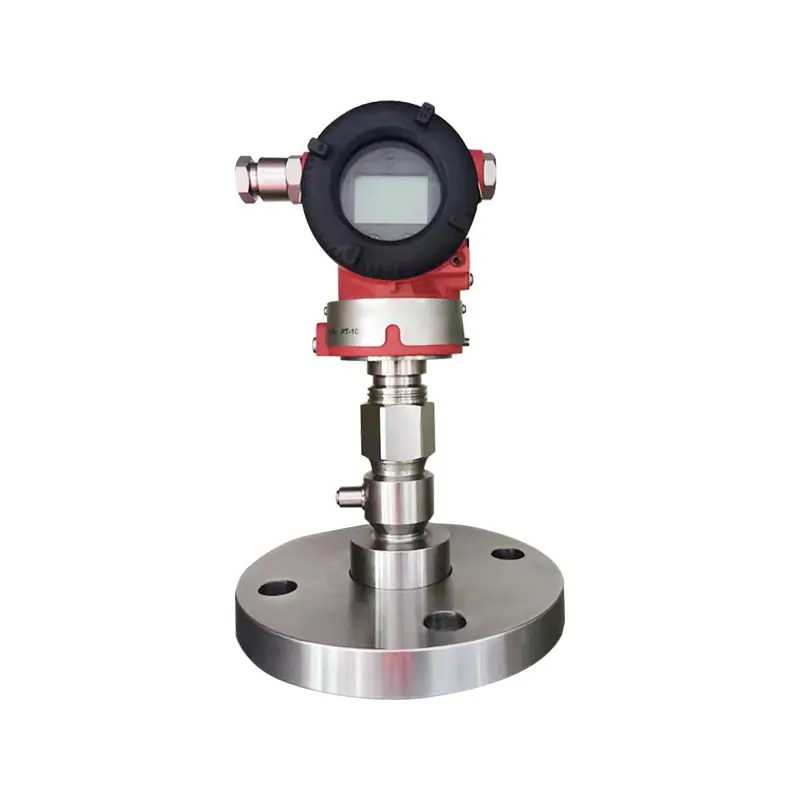

XG3051T Differenzdruck-/Absolutdruck-Ferntransmitter

F2: Wie wählt man zwischen Manometerdruck und Absolutdruck?
A: Wählen Sie den Manometerdruck zur Messung des relativen Atmosphärendrucks. Bei der Messung von Vakuum und Unterdruck sollte der absolute Druck als Referenz für die Arbeitsbedingungen gewählt werden und darf nicht gemischt werden; andernfalls kommt es zu erheblichen Messfehlern.

F3: Was ist das Ausgangssignal? Kann ich eine Verbindung zu einem HART-Handgerät herstellen?
A: Der standardmäßige 4-20-mA-Analogausgang unterstützt in Kombination mit dem HART-Digitalprotokoll die Vor-Ort-Konfiguration, Bereichsänderung und Nullpunktkalibrierung des HART-Controllers und kann an DCS- und SPS-Systeme angeschlossen werden.

F4: Wie wählt man das Material für den Fernübertragungsfilm aus?
A: Herkömmlicher Edelstahl 316L; Für stark korrosive Medien können Hastelloy-Legierung und Tantalfilm ausgewählt werden, und die Zusammensetzung und Temperatur der Medien können bei der Bestellung angegeben werden.

Messbereich

Der Mindestbereich des Überdruck-/Absolutdruck-Fernmessumformers muss dem größeren Wert der in Tabelle 1 und Tabelle 2 angegebenen Mindestbereiche entsprechen. Der eingestellte Bereich darf nicht kleiner als der Mindestbereich sein.
Der maximale Bereich des externen Überdruck-/Absolutdruck-Messumformers muss der kleinere Wert zwischen dem maximalen Bereich des Messumformergehäuses und dem Nenndruck des externen Flansches sein.

Die Dämpfungskonstante der Verstärkerkomponente beträgt 0,1 s; Die Zeitkonstante des Sensors und des Ferndichtungsflansches liegt je nach Sensorbereich, Bereichsverhältnis, Kapillarlänge und Viskosität der Füllflüssigkeit zwischen 0,2 und 6 s.
Die zusätzlich einstellbare Zeitkonstante reicht von 0,1 ~ 60 s.

Der entfernte Manometer-/Absolutdruckflansch lässt sich mit Gegenflanschen verbinden, die den ANSI/DIN-Standards entsprechen. Solche Gegenflansche müssen mit Weichdichtungen sowie Befestigungsschrauben und -muttern ausgestattet sein (Schrauben und Muttern sind für Benutzer optional).

Für Relativ-/Absolutdruck-Remotetransmitter mit Kapillarrohren: Wenn die Remote-Dichtungsbaugruppe unterhalb des Messumformergehäuses installiert ist, darf der maximale Höhenunterschied zwischen der Remote-Dichtungsbaugruppe und dem Transmittergehäuse weniger als 5 m betragen. Wenn der Betriebsdruck unter 100 kPa absolut liegt, installieren Sie das Messumformergehäuse unter der Remote-Dichtungsbaugruppe.

Der minimale Biegeradius des Kapillarrohrs beträgt 75 mm. Es ist kein Wickeln erlaubt!

Umgebungsbedingungen

Grenztemperatur des Prozessmediums
Mittlere Temperatur: -30 ~ 400 °C

Hinweis: Besondere Aufmerksamkeit sollte allen Werten gewidmet werden, die über den oben genannten Temperatur- und Druckbereich hinausgehen. Diese können durch erfüllt werden
besonderes Design.

Leistungs- und Lastbedingungen
Die Versorgungsspannung beträgt 24V
R≤(Us-12V) /Imax kQ 2
wobei Imax=23 mA
Maximale Versorgungsspannung: 42 VDC
Mindestversorgungsspannung: 12 VDC, 15 VDC (LCD-Display mit Hintergrundbeleuchtung)
Lastbereich der digitalen Kommunikation: 250~600Q

Hinweise:
(1) Leistungsstufe A: Die Leistung bleibt während des Tests innerhalb der Grenzen der technischen Spezifikationen.
(2) Leistungsstufe B: Während des Tests kann es zu einer vorübergehenden Verschlechterung oder einem Funktions-/Leistungsverlust kommen, das Gerät kann sich jedoch automatisch erholen. Der aktuelle Betriebszustand und die gespeicherten Daten bleiben unverändert.

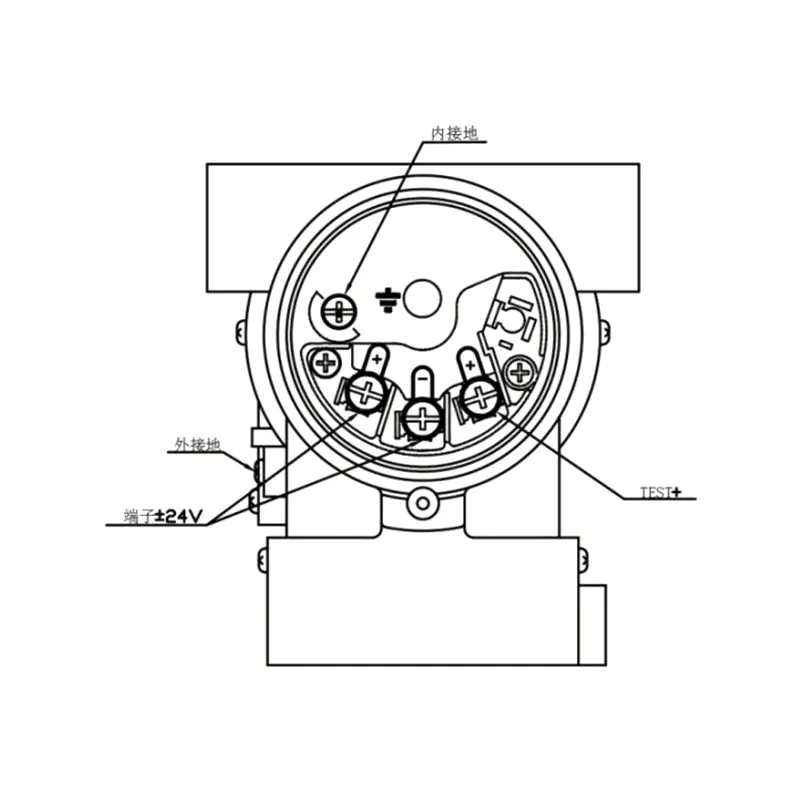

Abbildung 6: Elektrisches Anschlussdiagramm

Hinweis: Die Schnellschnittstellenfunktion entspricht der Signalklemme.

Hinweis 6: Bei der Auswahl von Druck-/Vakuum-Fernübertragungsdichtungen für Geräte mit internen Membranen schließen Sie zunächst die Auswahl des Messgeräts/Vakuumtransmitters XG3051T ab und wählen Sie Option R aus Zeile 40 in der Optionstabelle XG3051T aus.

Hinweis 10: Wenn Sie eine mit Gewinde montierte Fernsteuerungsflansch-Dichtungsvorrichtung auswählen, vervollständigen Sie zunächst die Auswahl für den Gehäuseabschnitt des Überdruck-/Absolutdruck-Messumformers XG3051T und wählen Sie Option R für die Fernübertragung in Zeile 40 der XG3051T-Optionstabelle aus.

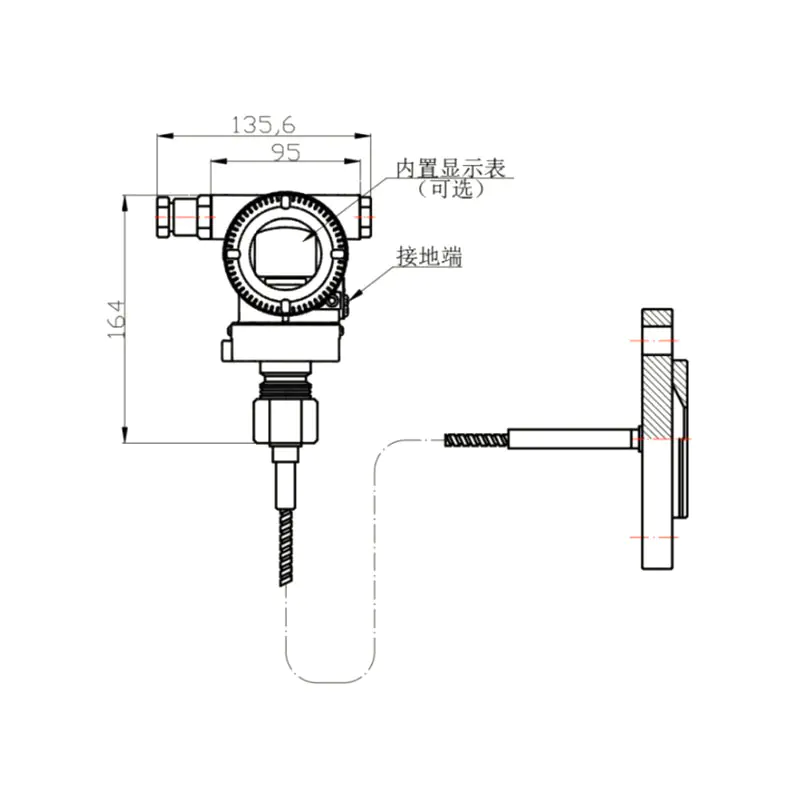

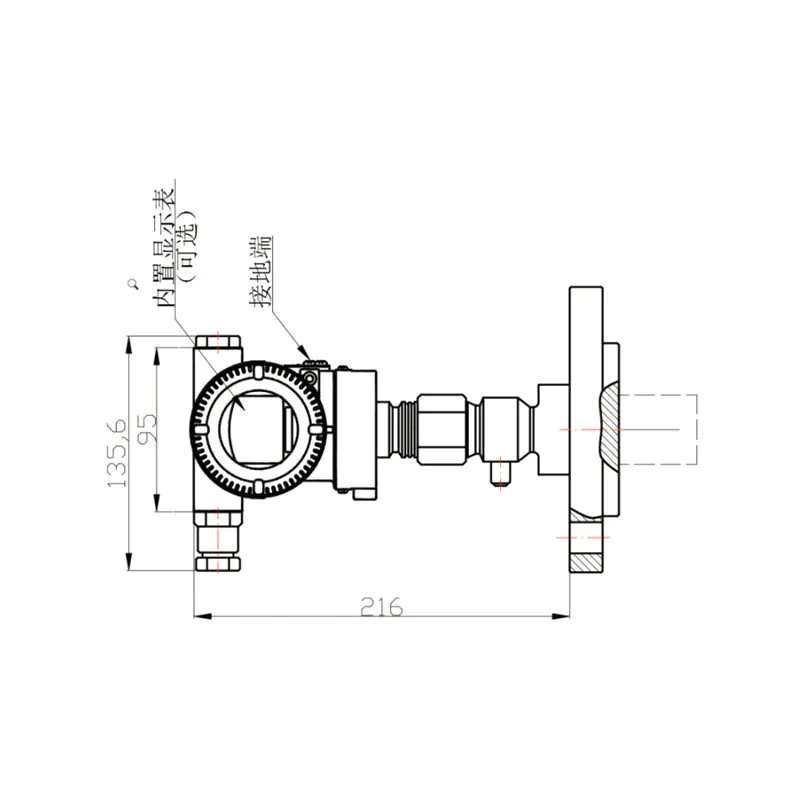

Abbildung 1. Diagramm des Fernsiegelgeräts des Basistyps (RS-Typ)	Abbildung 2. Direktmontagediagramm für Fernsiegelgeräte des Basistyps (RN-Typ)

Hinweis: Benutzer können optional Schrauben und Muttern installieren.

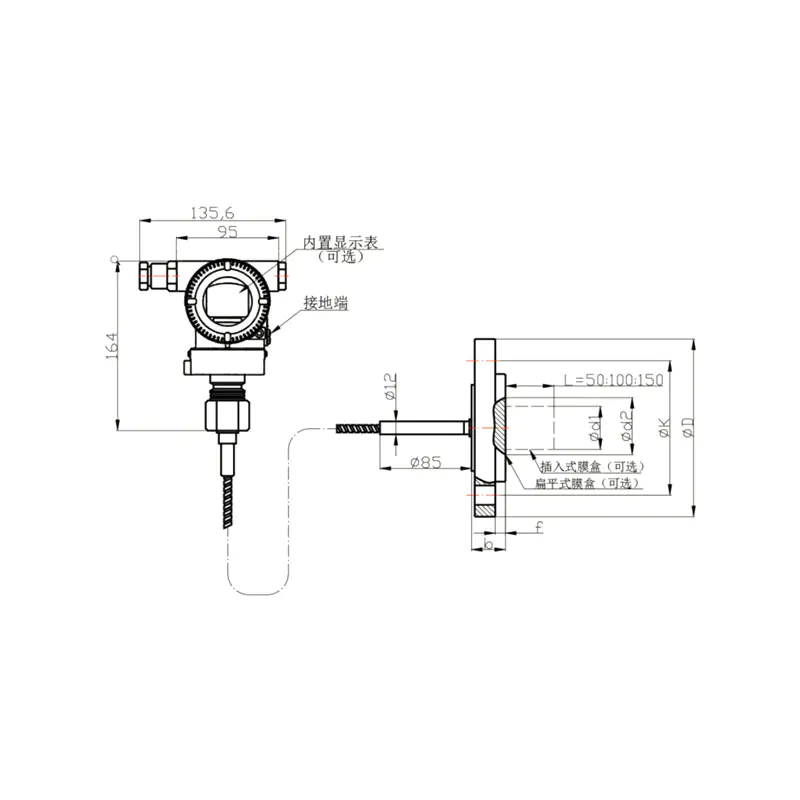

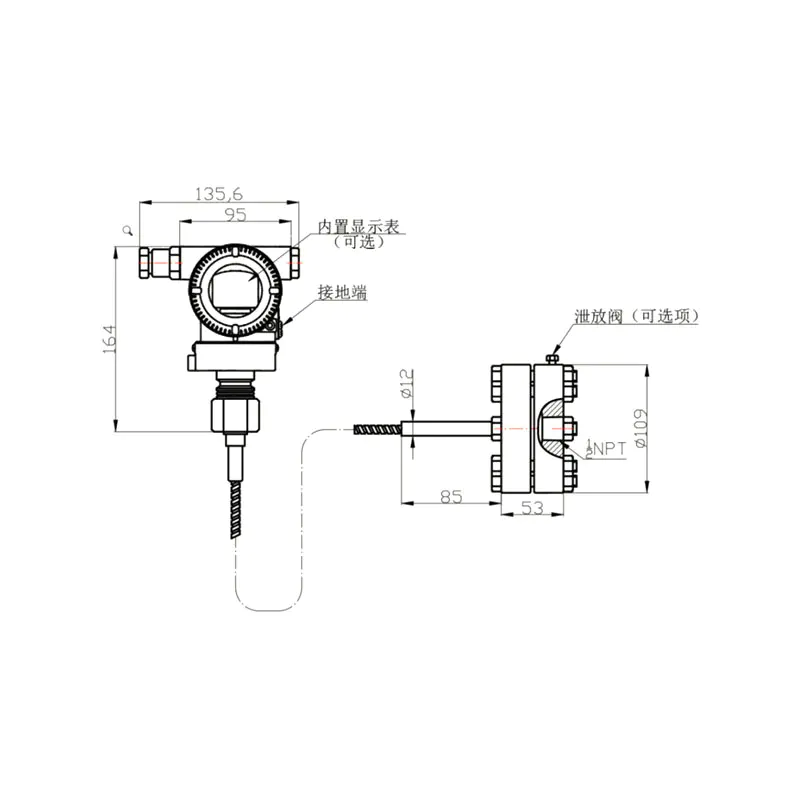

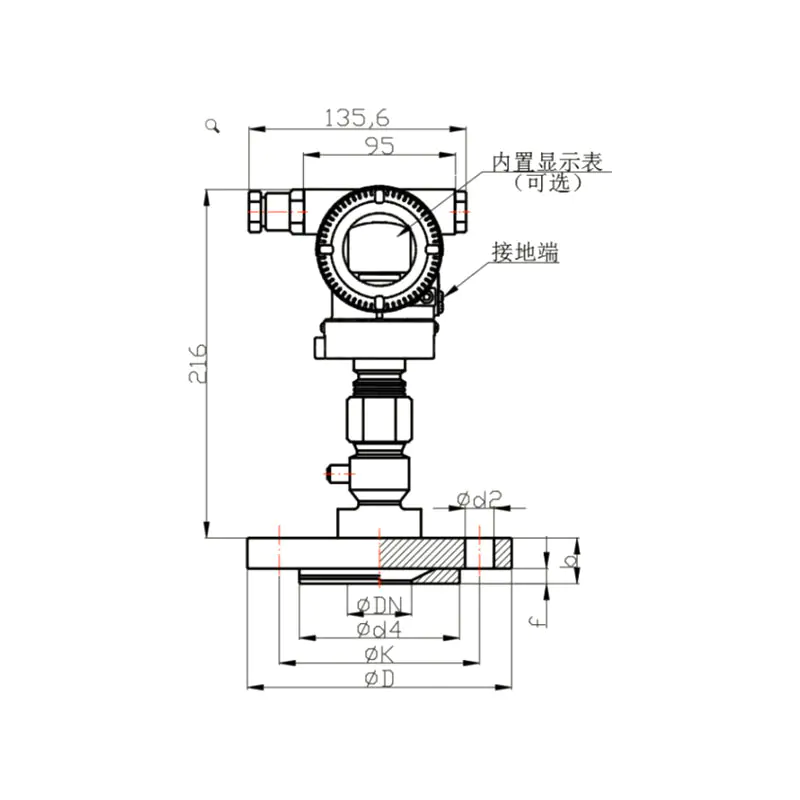

Abbildung 3: Fernabdichtungsgerät mit interner Membran (US-Typ)	Abbildung 4: Direktinstallationsdiagramm des Fernsteuerungs-Dichtungsgeräts mit interner Membran (UN-Typ)	Abbildung 5: Diagramm der ferngesteuerten Siegelvorrichtung mit Gewindeinstallationstyp (RTW-Typ)
