  • XG3051LT Differenzdruck-Flüssigkeitsstandtransmitter
  • XG3051LT Differenzdruck-Flüssigkeitsstandtransmitter

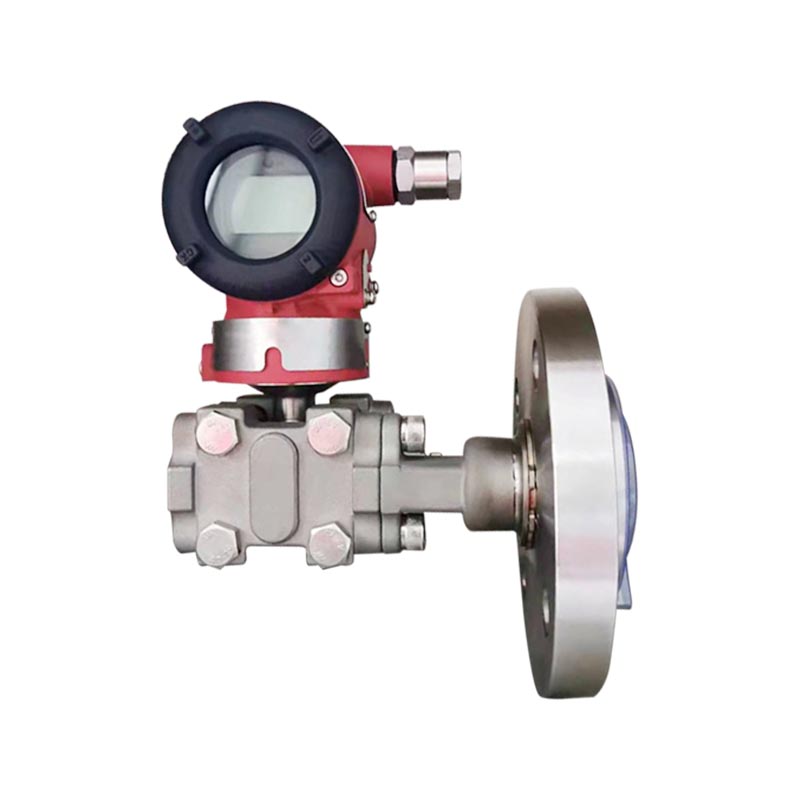

XG3051LT Differenzdruck-Flüssigkeitsstandtransmitter

Produkteinführung:
XG3051LT ist ein Einflansch-Ferndifferenzdruck-Flüssigkeitsstandtransmitter der Serie 3051. Basierend auf dem Prinzip der kapazitiven Messung berührt die Flanschisolationsmembran direkt das Messmedium und wandelt die durch den Flüssigkeitsstand erzeugte statische Druckdifferenz in ein digitales 4-20-mA-HART-Signal um. Es wird speziell zur Lösung des Problems der hohen Viskosität, der leichten Kristallisation, der leichten Sedimentation und der Messung des Flüssigkeitsstands des Mediums mit starker Korrosion eingesetzt, wodurch Druckrohre überflüssig werden und Rohrleitungsverstopfungen vermieden werden.

Anwendungsbranche:
1. Petrochemische Industrie: Messung von Flüssigkeitsständen in Reaktionsgefäßen, Lagertanks, viskosen Materialien, leicht kristallisierbaren Medien und Zweiphasengrenzflächen.
2. Umweltschutz bei der Wasseraufbereitung: Überwachung des Flüssigkeitsstands in Abwassertanks, Chemikalienlagertanks, Schlammtanks und Schwebstoffmedien.
3. Pharmazeutische Industrie: Flüssigkeitsstände in Reaktionstanks, Zutatentanks, stark ätzenden Arzneimitteln und Füllstände in Sanitärtanks.
4. Lebensmittel und Getränke: Hochviskose Materialien wie Soßen und Sirupe können in Tanks mit optionalen hygienischen Flanschstrukturen gelagert werden.

FAQ Anleitung zum Prozessanschluss Eingabe Ausgabe Reaktionszeit Allgemeine Geschäftsbedingungen Elektrische Anschlüsse Modell- und Spezifikationscodetabelle

F1: Was ist der Unterschied zwischen XG3051LT und XG3051DP?
A: XG3051DP ist ein üblicher Differenzdrucktransmitter, der eine externe Druckleitung erfordert; XG3051LT ist ein Einzelflansch-Fernübertragungstyp für Flüssigkeitsstände, der mit einer Isolierflanschmembran ausgestattet ist und kein Druckrohr benötigt. Es eignet sich zur Messung von Flüssigkeitsständen in viskosen, kristallinen und leicht verstopfenden Medien, jedoch nicht zur Durchflussmessung.

F2: Was ist der Grund für eine ungenaue Messung des Flüssigkeitsstands und große Schwankungen?
A: ① Die Flanschmembran ist durch Materialansammlungen und Ablagerungen bedeckt; ② Das Silikonöl-Füllsystem erfährt Überhitzung und Unterdruck, was zur Verdampfung von Silikonöl führt; ③ Fehler bei der Einstellung der Bereichsmigration; ④ Die Dichte des Tankmediums hat sich geändert. Überprüfen Sie vorrangig den Betriebszustand der Flanschmembran und kalibrieren Sie dann den Nullpunkt und den Bereich neu.

F3: Wie wählt man Steckmembran und Flachflansch aus?
A: Das Medium neigt dazu, sich abzusetzen und an der Wand zu hängen. Wählen Sie eine einlegbare Membran, um zu verhindern, dass die Membran durch Sedimente an der Tankwand bedeckt wird; Das Medium ist sauber und frei von Sedimenten, es kann ein Flachflansch gewählt werden.

F4: Welche Medien können nicht direkt mit 316L-Filmen verwendet werden?
A: Unter den Bedingungen eines Mediums mit hohem Chloridionengehalt, starken Säuren und Laugen sowie starker Korrosion korrodiert 316L und erfordert die Auswahl von Hastelloy C-, Monel- oder Tantalfilmplatten; Arbeitsbedingungen bei hohen Temperaturen erfordern eine Bestätigung der Temperaturbeständigkeit der Füllflüssigkeit.

Anweisungen zum niederdruckseitigen Prozessanschluss

1/2-NPT-Edelstahl-Ellipsenflansch (Code 1) 100016 1. Druckkammerflansch
2. O-Ring-Dichtung
3. NPT 1/2 Elliptischer Flanschanschluss
4. Bolzen
M20x1,5 Edelstahl-T-Stecker (Code 2) 100007 1. Druckkammerflansch
2. M20×1,5 T-förmiges Außengewinde
3. Bolzen
4. O-Ring
5. M20×1,5 Mutter
6. Druckeinleitungsrohr

Messparameter: Differenzdruck, Flüssigkeitsstand

Messbereich
Untere Grenze Ab -100 % URL (stufenlos einstellbar)
Obergrenze Bis zu 100 % URL (stufenlos einstellbar)
Tabelle 1 – Beziehung zwischen Bereichscode und Bereich
Bereichscode Mindestreichweite Maximale Reichweite Nenndruck (max.)
B 1 kPa 6 kPa Nenndruck des Niveauflansches
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Tabelle 2 Nenndruck des Niveauflansches
Ebener Flanschtyp Nenndurchmesser Mindestreichweite
Einzelne Ferndichtung Doppelte Ferndichtung
Flache Ausführung DN 50 / 2" 10 kPa 10 kPa
Flache Ausführung DN 80 / 3" 6 kPa 1 kPa
Flache Ausführung DN 4" 6 kPa 1 kPa
Eingefügter Typ DN 50 / 2" 16 kPa 16 kPa
Eingefügter Typ DN 80 / 2" 6 kPa 1 kPa
Eingefügter Typ DN 4" 6 kPa 1 kPa

Die Mindestspanne des Differenzdruck-Füllstandtransmitters muss der größere Wert der Mindestspannen in Tabelle 1 und Tabelle 2 sein. Die eingestellte Spanne darf diese Mindestspanne nicht unterschreiten.
Die maximale Spanne des Füllstandsmessumformers muss der kleinere Wert zwischen der maximalen Spanne des Messumformergehäuses und dem Nenndruck des Füllstandsflanschs sein.

Ausgangssignal
2-Draht, 4–20 mA DC-HART-Ausgang, digitale Kommunikation; Das HART-Protokoll wird dem 4–20 mA DC-Signal überlagert.
Ausgangssignalgrenzen: Imin = 3,9 mA, Imax = 20,5 mA

Alarmstrom (konfigurierbarer Modus)
Niedrigalarmmodus (Minimum) 3,7mA
Hochalarmmodus (Maximum) 21mA
Kein Alarmmodus (Halten) Hält den gültigen Stromwert vor einem Fehler
Standardeinstellung des Alarmstroms Hochalarmmodus


Die Dämpfungskonstante der Verstärkerkomponente beträgt 0,1 s. Die Zeitkonstante des Sensors und des Niveauflansches liegt zwischen 0,2 und 2 s, abhängig von der Sensorspanne, dem Turndown-Verhältnis, der Kapillarrohrlänge und der Viskosität der Füllflüssigkeit.
Zusätzlich einstellbare Zeitkonstante: 0,1 ~ 60 s.

Der Niveauflanschtransmitter kann an jeder beliebigen Stelle direkt montiert werden.
Die optimale Einbaubedingung besteht darin, die Achse des Prozessflansches vertikal zu halten. Jede Positionsabweichung führt zu einer korrigierbaren Nullpunktverschiebung. Das Elektronikgehäuse ist um bis zu 360° drehbar und mittels Gewindestiften in jeder Position fixierbar.

Umgebungsbedingungen

Umgebungstemperatur
Mindestens Hängt von der Füllflüssigkeit ab
Maximal 85 °C
Mit Ortsanzeige und FKM-Dichtungen −20 ~ 65 °C
Lager-/Transporttemperatur
Mindestens Hängt von der Füllflüssigkeit ab
Maximal 85 °C
Relative Luftfeuchtigkeit 0 ~ 100 %
Schockfestigkeit
Beschleunigung 50 g
Dauer 11 ms
Vibrationsfestigkeit 2 g bis 500 Hz
EMV (Elektromagnetische Verträglichkeit) Siehe Tabelle 3 „EMV-Anhang“

Grenztemperatur des Prozessmediums
Mittlere Temperatur: -30 ~ 180 °C

Mittlere Temperaturgrenze −30 ~ 180 °C
Grenzwerte für den Gehäusedruck des Senders Von 3,5 kPa Absolutdruck bis zum Nenndruck. Der Überdruckschutz kann das 1,5-fache des Nenndrucks erreichen, wenn er gleichzeitig auf beide Seiten des Senders angewendet wird.
Nenndruck des waagerechten Flansches
ANSI-Standard 150 psi ~ 600 psi
DIN-Norm PN 1,6 MPa ~ PN 10 MPa
Einseitige Überlastgrenze Niederdruckseite: Nenndruck des Sendergehäuses; Hochdruckseite: Nenndruck des ebenen Flansches. Es kann zu einer korrigierbaren Nullpunktdrift kommen.
Gewicht DN 50/2": ca. 7 ~ 10 kg
DN 80/3": ca. 8 ~ 11 kg
DN 4": ca. 9 ~ 12 kg
Explosionsschutz
NEPSI-Zulassung für druckfeste Kapselung Ex dⅡC T6
NEPSI-Eigensicherheitszulassung Ex iaⅡC T4
Zulässige Betriebstemperatur −40 °C ~ 65 °C

Stromversorgung und Lastbedingungen
Versorgungsspannung 24 V
Formel laden R ≤ (Us − 12 V)/Imax kΩ mit Imax = 23 mA
Max. Versorgungsspannung 42 VDC
Min. Versorgungsspannung 12 VDC; 15 VDC (für hintergrundbeleuchtetes LCD-Display)
Lastbereich der digitalen Kommunikation 230 ~ 600 Ω
Materialien
Messkapsel Edelstahl 316L
Membran Edelstahl 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Prozessflansch Edelstahl 304
Flüssigkeit einfüllen Silikonöl, Pflanzenöl
Dichtung Nitrilkautschuk (NBR), Fluorelastomer (FKM), PTFE
Sendergehäuse Aluminiumlegierung mit Epoxidbeschichtung auf der Oberfläche
Gehäusedichtung Nitrilkautschuk (NBR)
Typenschild Edelstahl 304
Elektrischer Anschluss M20×1,5 Kabelverschraubung. Klemmen geeignet für Leiter von 0,5 ~ 2,5 mm²
Prozessanbindung Niederdruckseite des Senders: UNF 7/16" Innengewinde. Niveauflansch auf der Hochdruckseite entspricht ANSI- oder DIN-Standards. Direktmontage möglich, siehe Maßzeichnung.
Gehäuseschutzklasse IP67

Tabelle 3 EMV-Anhang
Nein. Testgegenstand Grundstandard Testbedingung Leistungsniveau
1 Strahlungsemission (Gehäuse) GB/T 9254-2008 Tabelle 5 30 MHz ~ 1000 MHz Pass
2 Leitungsgebundene Emission (Gleichstromanschluss) GB/T 9254-2008 Tabelle 1 0,15 MHz ~ 30 MHz Pass
3 Immunität gegen elektrostatische Entladung (ESD). GB/T 17626,2-2006 4 kV (Kontakt) 8 kV (Luft) B
4 Immunität gegen elektromagnetische HF-Felder GB/T 17626,3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Immunität gegen magnetische Felder mit Netzfrequenz GB/T 17626,8-2006 30 Uhr morgens A
6 Immunität gegen schnelle elektrische Transienten/Burst GB/T 17626,4-2008 2 kV (5/50 ns, 5 kHz) B
7 Immunität gegen Überspannungen GB/T 17626,5-2008 1 kV (Leitung-zu-Leitung)2 kV (Leitung-zu-Erde) (1,2 us/50 us) B
8 Durch HF-Felder induzierte Immunität gegen leitungsgebundene Störungen GB/T 17626,6-2008 3 V (150 kHz ~ 80 MHz) A

Hinweise:
(1) Leistungsstufe A: Während des Tests bleibt die Leistung im Rahmen der technischen Spezifikationen normal.
(2) Leistungsstufe B: Während des Tests kann die Funktion oder Leistung vorübergehend beeinträchtigt sein oder verloren gehen, sie kann jedoch automatisch wiederhergestellt werden. Der aktuelle Betriebszustand, gespeicherte und sonstige Daten bleiben unverändert.

Abmessungen

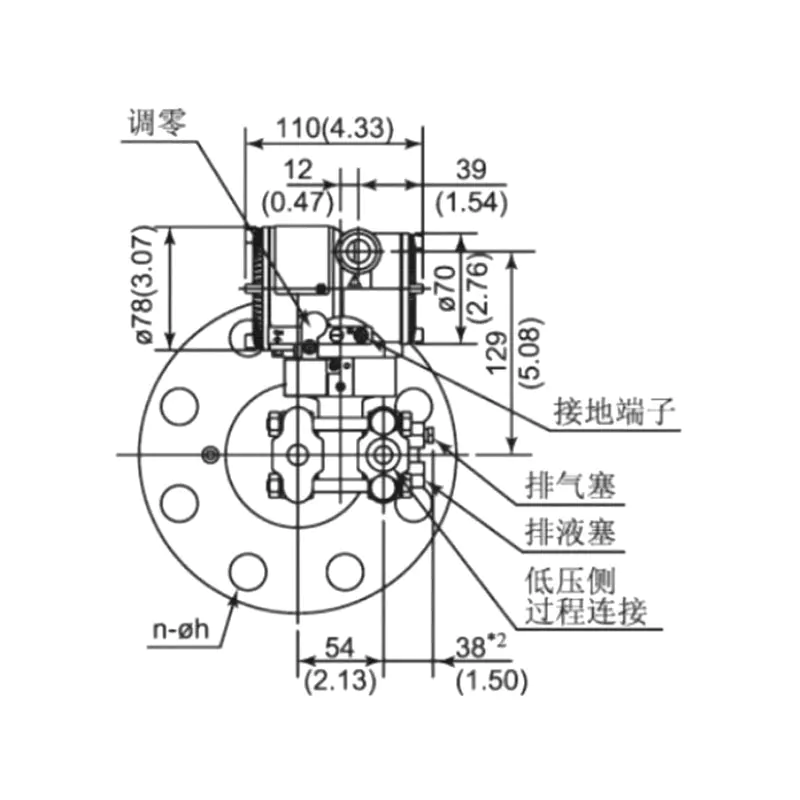

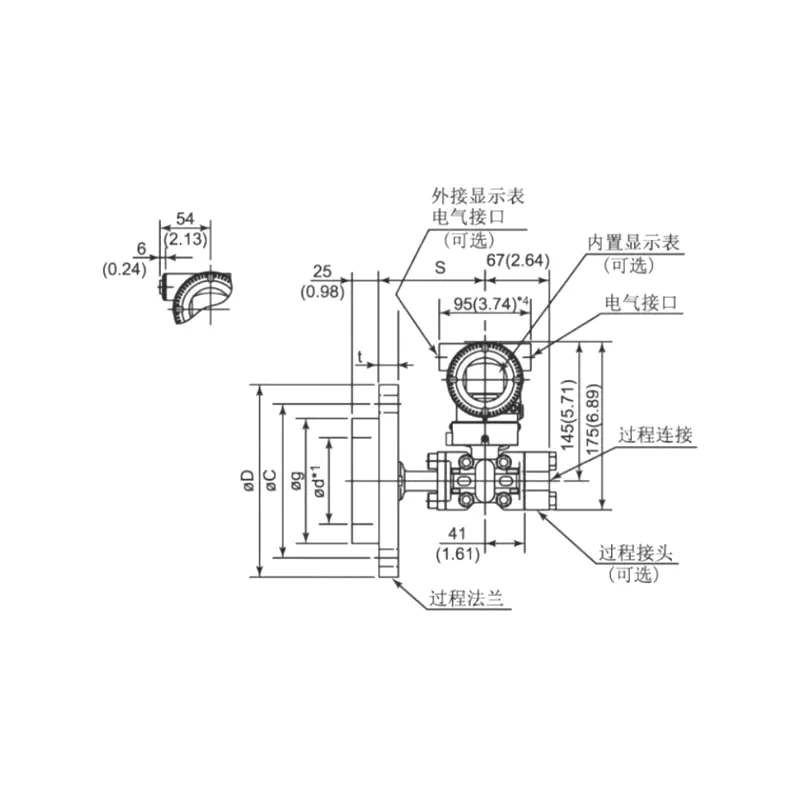

Flacher Flansch Flacher Flansch
100011 100002

Tabelle 4: Maßzeichnung für ebene Flansche
Nenndurchmesser Nenndruck ΦD ΦC Φd1*1 (Einsatztyp) Φg t Schrauben
Menge Thread
DN 50 (Dichtfläche DIN 2526 Typ E) (Flansch DIN 2501) PN1,6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4 MPa 180 135 48.3 102 26 4 M20
PN 10 MPa 195 145 48.3 102 28 4 M20
DN 80 (Dichtfläche DIN 2526 Typ E) (Flansch DIN 2501) PN1,6/4MPa 200 160 76 138 24 8 M16
PN 6,4 MPa 215 170 76 138 28 8 M20
PN 10 MPa 230 180 76 138 32 8 M24
DN 2" (ANSI B 16,5 RF-Typ) 150 psi 152.4 120.6 48.3 92.1 17.4 4 M18
300 psi 165.1 127 48.3 92.1 20.6 8 M18
600 psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (ANSI B 16,5 RF-Typ) 150 psi 190.5 152.4 76 127 22.2 4 M16
300 psi 209.5 168.3 76 127 27 8 M20
600 psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (ANSI B 16,5 RF-Typ) 150 psi 229 191 89 157 30 8 M18
300 psi 255 200 89 157 32 8 M18

Hinweis: Benutzer können optional Schrauben und Muttern installieren.

Abbildung 5: Elektrisches Anschlussdiagramm
100025

Hinweis: Die Schnellschnittstellenfunktion entspricht der Signalklemme.

XG3051 Differenzdruck-Füllstandmessumformer-Flansch-Teileauswahlcode
1 Flüssigkeitsdichte Baugruppe
LT Ebener Flansch, kein Kapillarrohr, ⊕-Seite
2 Reichweite
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200 Pa ~ 6 kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60 mbar)
4 0–400 Pa ~ 40 kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400 mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30 bar)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 bar)
3 Prozessanbindung Nenndurchmesser Dichtungstyp Membran-/Dichtflächenmaterial
A DN50 DIN 2501 DIN2501 Typ E DN2526 Edelstahl 316L
B DN50 DIN 2501 DIN2502 Typ E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Typ E DN2526 Tantal
H DN80 DIN 2501 DIN2504 Typ E DN2526 Edelstahl 316L
I DN80 DIN 2501 DIN2505 Typ E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Typ E DN2526 Tantal
D DN2" ANSI B 16,5 ANSI B 16.5 RF-Typ ANSI B 16.5 Edelstahl 316L
E DN2" ANSI B 16,5 ANSI B 16.6 RF-Typ ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16,5 ANSI B 16.7 RF-Typ ANSI B 16.5 Tantal
K DN3" ANSI B 16,5 ANSI B 16.8 RF-Typ ANSI B 16.5 Edelstahl 316L
L DN3" ANSI B 16,5 ANSI B 16.9 RF-Typ ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16,5 ANSI B 16.10 RF-Typ ANSI B 16.5 Tantal
N DN4" ANSI B 16,5 ANSI B 16.11 RF-Typ ANSI B 16.5 Edelstahl 316L
O DN4" ANSI B 16,5 ANSI B 16.12 RF-Typ ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16,5 ANSI B 16.13 RF-Typ ANSI B 16.5 Tantal
Z Spezielle Anpassung
4 Nenndruck/Druckklasse Flanschdruckstandard
1 PN 1 MPa/4 MPa DIN 2501
2 PN 6,4 MPa DIN 2501
3 PN 10 MPa DIN 2501
6 150 psi ANSI B 16.5
7 300 psi ANSI B 16.5
8 600 psi ANSI B 16,5 (außer DN4" ANSI B 16,5)
5 Verbindungstyp
F Flache Ausführung
H Einsatztyp, Edelstahl 316L Einstecklänge 50mm
I Einsatztyp, Edelstahl 316L Einstecklänge 100mm
G Einsatztyp, Edelstahl 316L Einstecklänge 150mm
L Einsatztyp, Hastelloy C Einstecklänge 50mm
M Einsatztyp, Hastelloy C Einstecklänge 100mm
N Einsatztyp, Hastelloy C Einstecklänge 150mm
Z Spezielle Anpassung
6 Füllflüssigkeit Temperaturbereich
W Niedertemperatur-Silikonöl −65 ~ 145 °C
S Silikonöl bei Umgebungstemperatur −30 ~ 200 °C
H Hochtemperatur-Silikonöl −10 ~ 350 °C
U Ultrahochtemperatur-Silikonöl 0 ~ 415 °C
V Pflanzenöl 0 ~ 250 °C
F Fluoriertes Öl −30 ~ 260 °C
7 Konfiguration der medienberührten Flanschmembranfläche
N Keine
1 316L beschichtet mit FEP (fluoriertes Ethylenpropylen), Temperatur ≤180 °C
2 316L beschichtet mit PFA (Perfluoralkoxy), Temperatur ≤260°C
3 Membran laminiert mit PTFE-Folie (Polytetrafluorethylen-Folie) [2], Temperatur ≤200 °C (gilt nicht für Einsatztyp)
4 316L beschichtet mit FEP (fluoriertes Ethylenpropylen), Temperatur ≤180 °C (Insert type only)
5 316L beschichtet mit PFA (Perfluoralkoxy), Temperatur ≤260°C (Insert type only)
6 Vergoldetes 316L
7 Rubinbeschichtetes 316L
8 Anti-Vakuum-Behandlung
