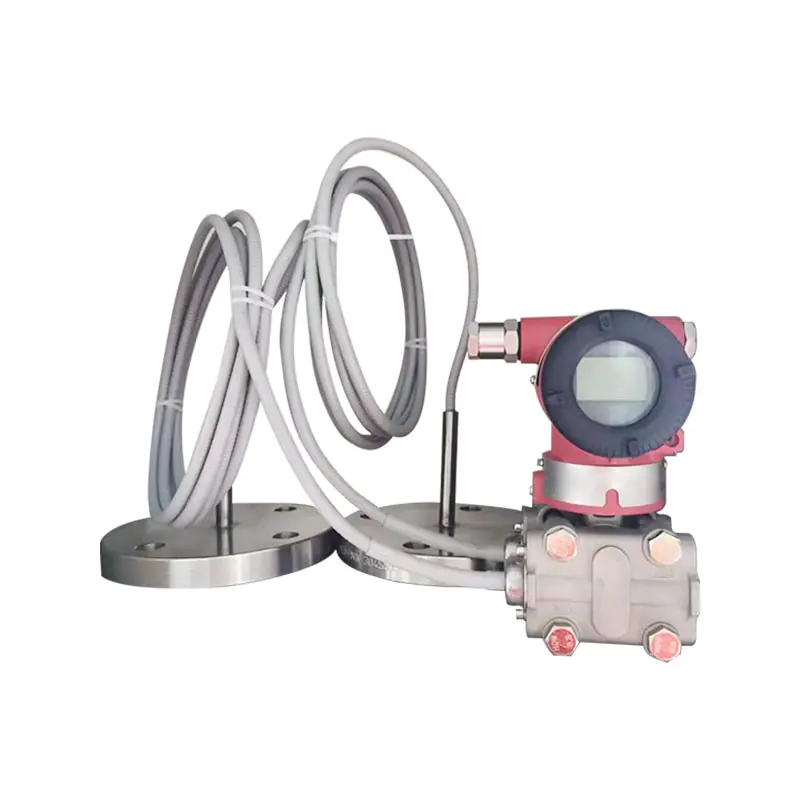

XG3051DP Differenzdruck-Ferntransmitter

F1: Was ist der Hauptzweck des XG3051DP Doppelflansch-Fernmessumformers?
A: Wird hauptsächlich zur Messung des Differenzdrucks verwendet. Wird häufig zur Messung von Flüssigkeitsstand, Durchflussrate und mittlerer Dichte in geschlossenen Tanks verwendet. Doppelflansch-Kapillarisolationsstruktur, geeignet für Medien mit hoher Viskosität, leichter Kristallisation, starker Korrosion und hohen Temperaturen, um Medienblockierung und Korrosion des Sensorkörpers zu vermeiden, Ausgang 4–20 mA HART und Schnittstelle mit DCS/PLC-System.
F2: Was sind die Gründe für einen ungenauen Nullpunkt und eine numerische Drift nach der Doppelflanschinstallation?
A: Drift kann durch Änderungen der Umgebungstemperatur, Kapillarkompression, Membranskalierung und -kristallisation sowie falsche Einstellungen der Migrationsparameter verursacht werden. Nach der Installation muss eine Nullpunktmigration vor Ort durchgeführt werden; Vermeiden Sie Quetschungen und Biegungen in kleinen Radien der Kapillaren; Wenn sich die Betriebstemperatur stark ändert, erhöhen Sie die Gerätedämpfung entsprechend.
F3: Wie wählt man das Material der Flanschmembran aus?
A: Für normale Arbeitsbedingungen wird Edelstahl 316L ausgewählt. Korrosive Medien können aus Hastelloy-Legierung und Tantalfilm ausgewählt werden. Geben Sie bei der Bestellung den Namen des Mediums, die Temperatur und den Druck an, damit Membran und Kapillarfüllflüssigkeit problemlos aufeinander abgestimmt werden können.
F4: Welche Tabus gibt es bei der Installation von Kapillarrohren?
A: Das Schneiden oder starke Biegen von Kapillarröhrchen ist nicht zulässig; Der Mindestbiegeradius beträgt > 50 mm, und sie dürfen nicht gequetscht oder angestoßen werden. Das Kapillarrohr ist innen mit Sperrflüssigkeit gefüllt. Sobald es beschädigt ist und undicht ist, fällt das Gerät direkt aus und kann nicht vor Ort repariert werden.

Anleitung zur Prozessanbindung für einseitige Weiterleitung ohne Weiterleitungsflansche

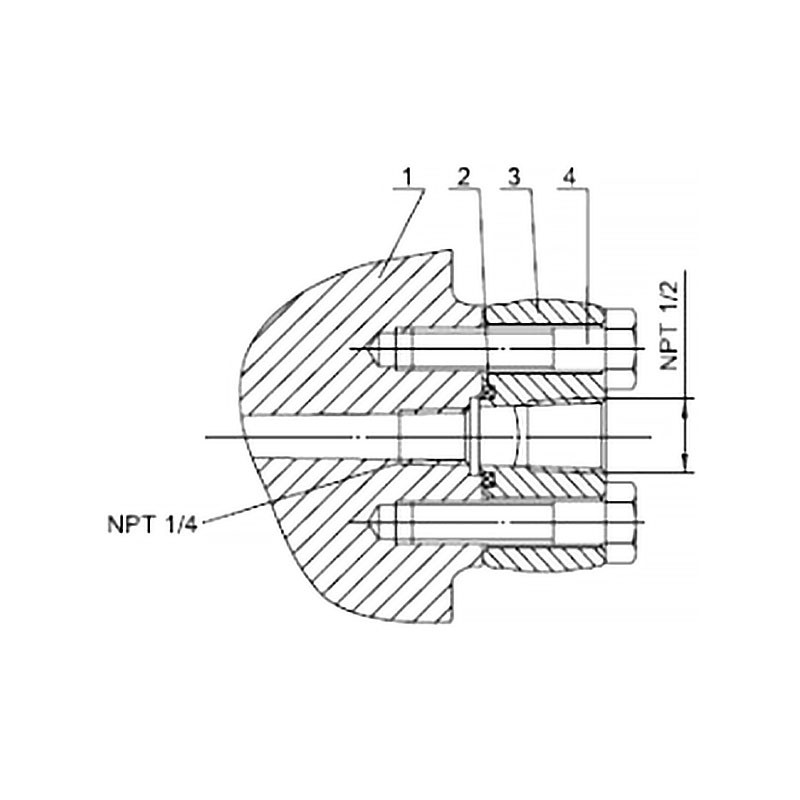

1/2-NPT-Edelstahl-Ellipsenflansch (Code 1)		1. Druckkammerflansch
		2. O-Ring-Dichtung
		3. NPT 1/2 Elliptischer Flanschanschluss
		4. Bolzen

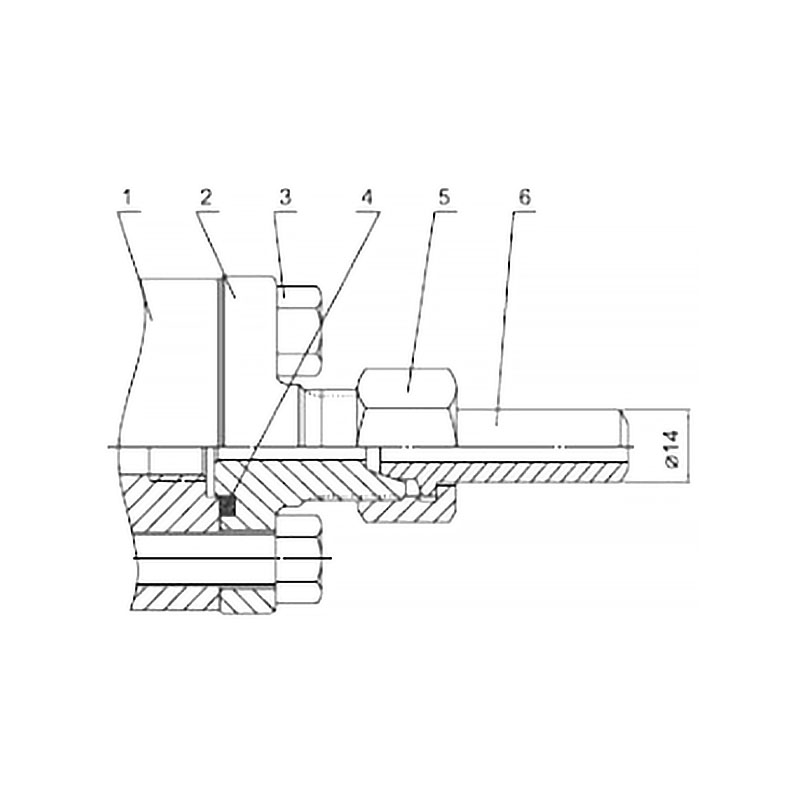

M20x1,5 Edelstahl-T-Stecker (Code 2)		1. Druckkammerflansch
		2. M20×1,5 T-förmiges Außengewinde
		3. Bolzen
		4. O-Ring
		5. M20×1,5 Mutter
		6. Druckeinleitungsrohr

Messparameter: Differenzdruck, Flüssigkeitsstand

Die Mindestreichweite des Fernsenders sollte dem größeren Wert zwischen den Mindestreichweiten in Tabelle 1 und Tabelle 2 entsprechen.
Der einstellbare Bereich darf nicht kleiner als der Mindestbereich sein. Die maximale Reichweite des Ferntransmitters muss der kleinere Wert zwischen der maximalen Reichweite des Transmittergehäuses und dem Nenndruck des Niveauflansches sein.

Ausgangssignal
2-Draht, 4–20 mA DC-HART-Ausgang, digitale Kommunikation; Das HART-Protokoll wird dem 4–20 mA DC-Signal überlagert.
Ausgangssignalgrenzen: Imin = 3,9 mA, Imax = 20,5 mA

Die Dämpfungskonstante der Verstärkerkomponente beträgt 0,1 s; Die Zeitkonstante des Sensors und des Ferndichtungsflansches liegt je nach Sensorbereich, Bereichsverhältnis, Kapillarlänge und Viskosität der Füllflüssigkeit zwischen 0,2 und 6 s.
Die zusätzlich einstellbare Zeitkonstante reicht von 0,1 ~ 60 s.

Der Senderkörper kann an jeder beliebigen Position befestigt werden. Die optimale Einbaubedingung besteht darin, die Prozessflanschwelle vertikal zu halten. Eine Positionsabweichung führt zu einer korrigierbaren Nullpunktverschiebung. Das Elektronikgehäuse ist um bis zu 360° drehbar und mit der Stellschraube in jeder Winkelposition arretierbar.
Der Ferndichtungsflansch wird mit einem Gegenflansch verbunden, der den ANSI/DIN-Standards entspricht. Der Gegenflansch muss mit einer weichen Dichtung sowie Befestigungsschrauben und -muttern ausgestattet sein (Schrauben und Muttern sind für den Benutzer optional).
Bei Doppel-Druckmittlern müssen die Kapillarbaugruppen und Druckfühlerflansche in einer Umgebung mit möglichst gleicher Umgebungstemperatur installiert werden.
Der minimale Biegeradius der Kapillare beträgt 75 mm. Das Aufwickeln ist strengstens verboten!

Umgebungsbedingungen

Grenztemperatur des Prozessmediums
Mittlere Temperatur: -30 ~ 400 °C

Hinweis: Besondere Aufmerksamkeit sollte allen Werten gewidmet werden, die über den oben genannten Temperatur- und Druckbereich hinausgehen. Diese können durch erfüllt werden
besonderes Design.

Leistungs- und Lastbedingungen
Die Versorgungsspannung beträgt 24V
R≤(Us-12V) /Imax kQ 2
wobei Imax=23 mA
Maximale Versorgungsspannung: 42 VDC
Mindestversorgungsspannung: 12 VDC, 15 VDC (LCD-Display mit Hintergrundbeleuchtung)
Lastbereich der digitalen Kommunikation: 250~600Q

Hinweis: (1) Eine Beschreibung des Leistungsniveaus: Während des Tests ist die Leistung innerhalb der technischen Spezifikationsgrenzen normal.
(2) Beschreibung der Leistungsstufe B: Während des Tests nehmen Funktionen oder Leistung vorübergehend ab oder verschwinden, können sich aber von selbst erholen; Die tatsächlichen Betriebsbedingungen, Speicherung und Daten bleiben unverändert.

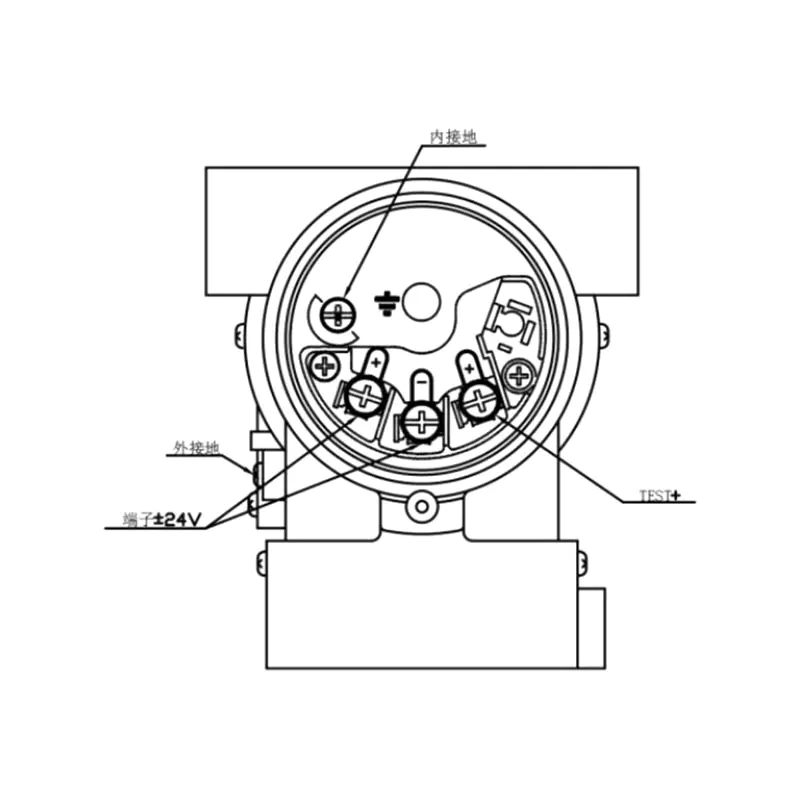

Abbildung 5: Elektrisches Anschlussdiagramm

Hinweis: Die Schnellschnittstellenfunktion entspricht der Signalklemme.

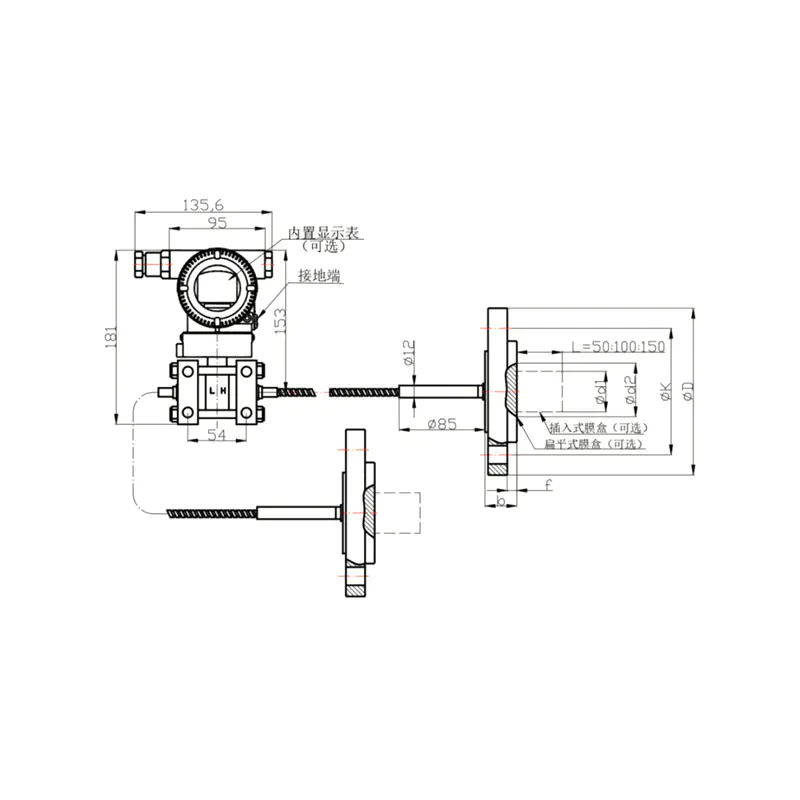

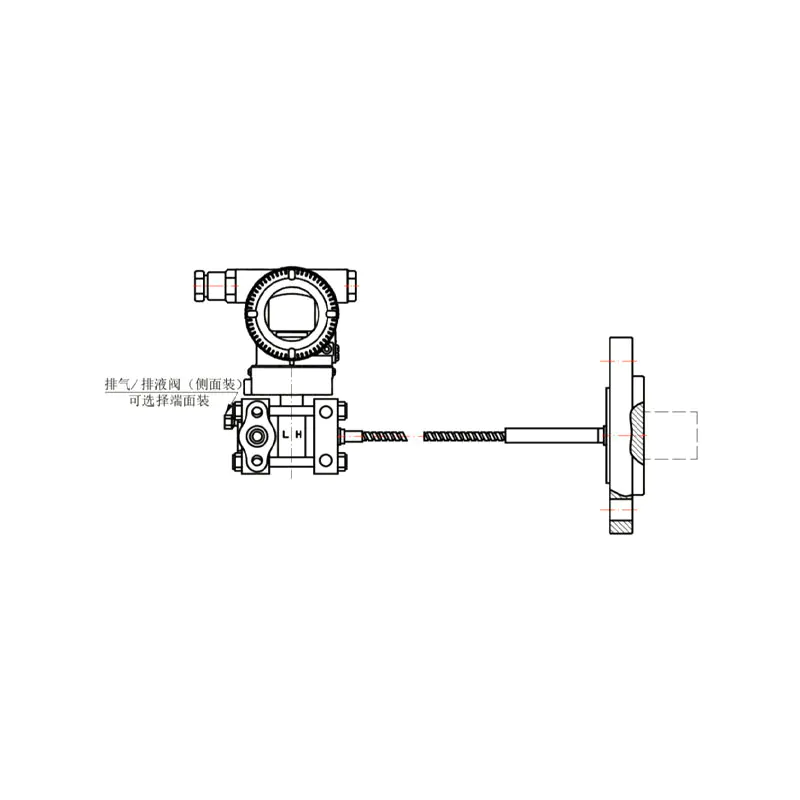

Zeichnung 1: Baugruppenzeichnung für doppelseitige Differenzdruck-Remotedichtung des Grundtyps	Zeichnung 2: Montagezeichnung für einseitige Differenzdruck-Ferndichtung des Grundtyps

Hinweis:
(1) Die einseitige Differenzdruck-Druckmittlerbaugruppe des Grundtyps kann entweder auf der Hochdruckseite oder der Niederdruckseite des Messumformergehäuses installiert werden.
(2) Die Installationsmethode des Messumformergehäuses für einseitige oder doppelseitige Basis-Differenzdruck-Remote-Dichtungsbaugruppen ist die gleiche wie beim Differenzdrucktransmitter der Serie XG3051DP.

Hinweis:Usercanoptionallyequipinsaatonbosannut.

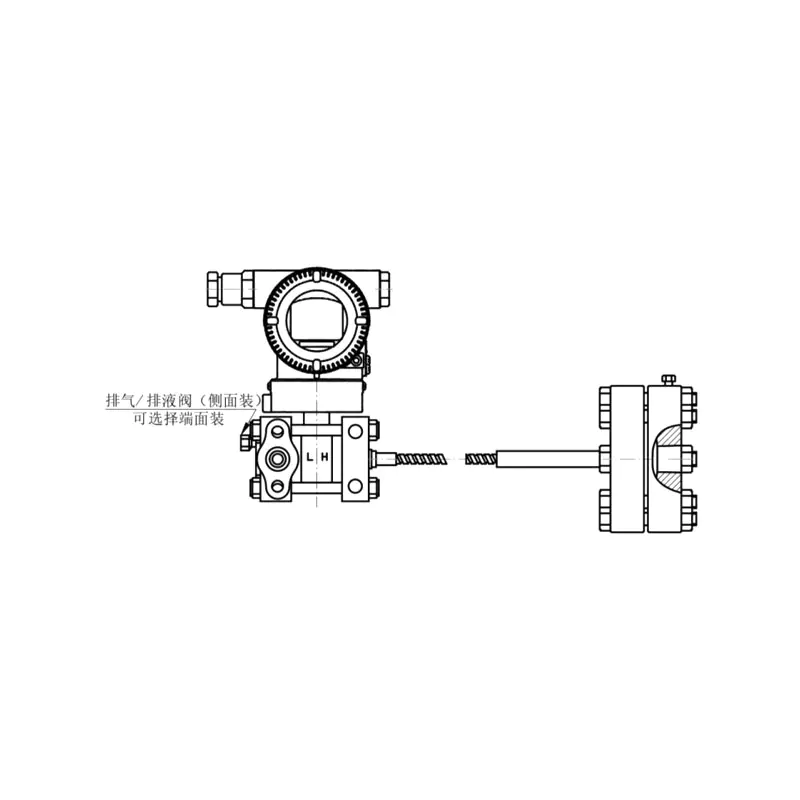

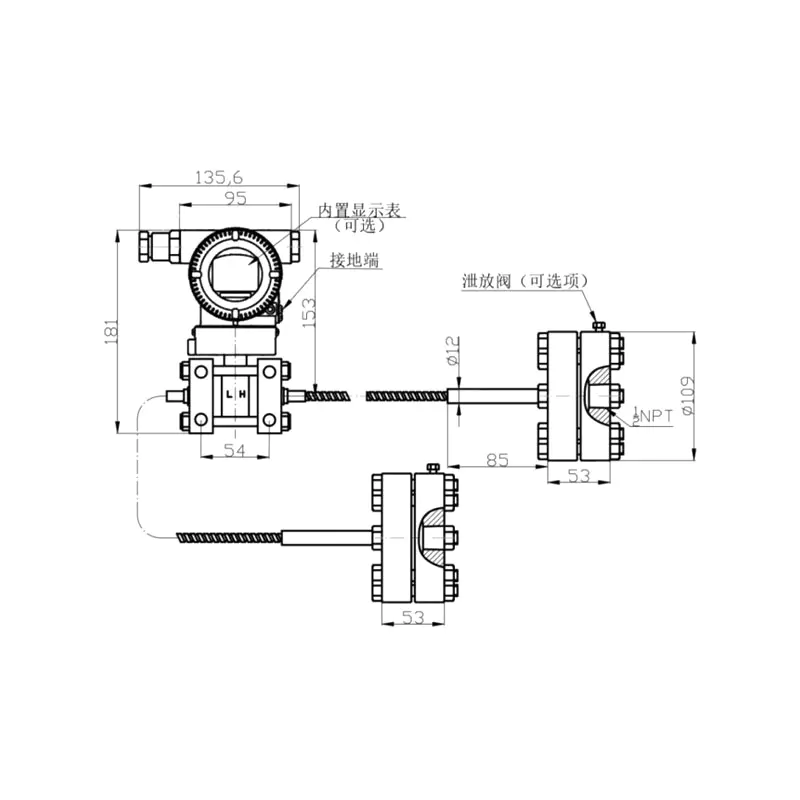

Abbildung 3	Abbildung 4: Einseitige, gewindemontierte Differenzdruck-Ferndichtungsbaugruppe

Hinweis:
(1) Die einseitig gewindemontierte Differenzdruck-Druckmittlerbaugruppe kann entweder auf der Hochdruckseite oder der Niederdruckseite des Messumformergehäuses installiert werden.
(2) Die Installationsmethode des Messumformergehäuses für einseitige und doppelseitige gewindemontierte Differenzdruck-Remote-Dichtungsbaugruppen ist die gleiche wie beim Differenzdrucktransmitter der Serie XG3051DP.
