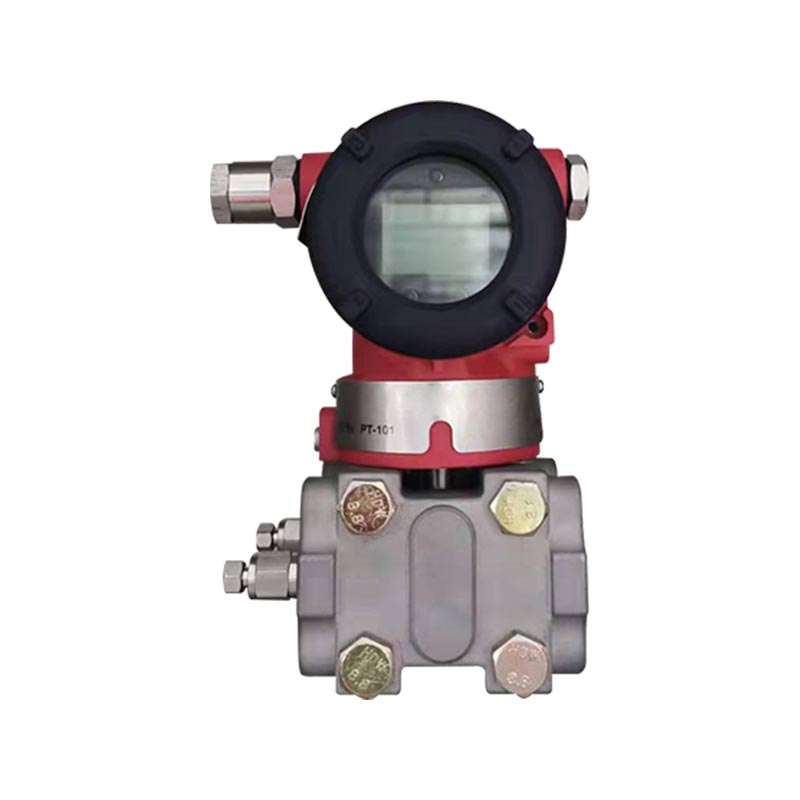

XG3051DP Differenzdrucktransmitter

Name: XG3051DP Differenzdrucktransmitter
Rating: 5 (99 reviews)

Produkteinführung:
XG3051DP gehört zu den im Inland hergestellten kapazitiven intelligenten Differenzdrucktransmittern der Serie 3051, die das Prinzip der kapazitiven Messung nutzen, um die Druckdifferenz des gemessenen Mediums in ein 4-20-mA-HART-Standardsignal umzuwandeln. Es kann zur Messung von Prozessparametern wie Differenzdruck, Flüssigkeitsstand, Durchflussrate, Flüssigkeitsstand in geschlossenen Behältern, Druckdifferenz in Rohrleitungen usw. verwendet werden. Es wird häufig in DCS- und SPS-Steuerungssystemen verwendet.

Anwendungsbranche:
1. Petrochemische Industrie: Flüssigkeitsstand des Reaktionskessels, Durchflussrate der Rohrleitung, Filterdruckdifferenz, Tankflüssigkeitsstand, weit verbreitet unter explosionsgeschützten Bedingungen.
2. Energiewirtschaft: Überwachung von Kessel- und Turbinensystemen in Kraftwerken, Dampf- und Wasserdurchfluss, Ofenunterdruck, Behälterflüssigkeitsstand und Filterdruckdifferenz.
3. Wasseraufbereitung/Umweltschutz: Abwasser- und Wasserreinigungsprozesse, Tankfüllstand, Rohrleitungsdurchfluss, Filterdruckdifferenz.
4. Metallurgische Industrie: Messung der Flüssigkeitsdruckdifferenz, des mittleren Flüssigkeitsstands und des Prozessrohrleitungsflusses in Schmelzprozessen.
5. Papierindustrie: Zellstoffflüssigkeitsstand, Filterdruckdifferenz, Prozessflussmessung.

Kontaktieren Sie uns

VORV：XG3051LT Differenzdruck-Flüssigkeitsstandtransmitter NÄCH：XG3051DP Differenzdruck-Ferntransmitter

FAQ Leistungsangaben Funktionelle Spezifikationen Installation Anleitung zum Prozessanschluss Elektrische Anschlüsse Modell- und Spezifikationscodetabelle Physikalische Spezifikationen

F1: Welche Parameter kann der XG3051DP messen?
A: Dies ist ein Differenzdrucktransmitter, der den Differenzdruck im Kern misst. Durch Differenzdruckumwandlung können der Rohrleitungsdurchfluss, der Flüssigkeitsstand in geschlossenen Behältern, die Druckdifferenz vor und nach Filtern sowie der Unterdruck im Ofen gemessen werden. Es ist nicht möglich, den absoluten Druck direkt zu messen. Bei der Durchflussmessung kann die HART-Quadratwurzelfunktion zur Ausgabe von Durchflusssignalen aktiviert werden.

F2: Was ist der Grund für das ungenaue Ausgangssignal des Senders und die große Nullpunktdrift?
A: Es gibt Lecks, Verstopfungen und Flüssigkeitsansammlungen in den Über- und Unterdruckleitungen; ② Fehler bei der Einstellung der Bereichsmigration; ③ Plötzliche Änderungen der Umgebungstemperatur; ④ Die Membran wird einem Überdruck ausgesetzt. Priorisieren Sie die Überprüfung der Impulsleitungen und kalibrieren Sie den Nullpunkt und den Bereich mithilfe eines HART-Controllers neu.

F3: Welche Vorsichtsmaßnahmen gelten für die Zweidrahtverkabelung des XG3051DP?
A: Bei Verwendung eines DC24V-Zweileitersystems ohne Unterscheidung zwischen positiven und negativen Signalleitungen überschreitet die maximale Stromkreislast 500 Ω nicht; Die HART-Kommunikation erfordert einen in Reihe geschalteten Schaltkreis mit einem 250-Ω-Widerstand. Halten Sie sich bei der Verkabelung in explosionsgeschützten Situationen strikt an die explosionsgeschützten Spezifikationen und stellen Sie eine zuverlässige Erdung des Gehäuses sicher.

F4: Welche Betriebsbedingungen erfordern den Austausch von Nicht-316L-Membranen?
A: Das getestete Medium ist ein stark korrosives Medium (starke Säure, starkes Alkali, hoher Chloridionengehalt), 316L korrodiert und es ist notwendig, Hastelloy C-, Monel- oder Tantal-Folienplatten auszuwählen; Lebensmittel- und pharmazeutische Hygienebedingungen erfordern maßgeschneiderte hygienische Membranstrukturen.

Referenzgenauigkeit zur Anpassung des Bereichs
(Einschließlich nullbasierter Linearität, Hysterese und Wiederholbarkeit) ±0,075 %
Wenn TD > 10 (TD = maximale Spanne / angepasste Spanne), beträgt die Genauigkeit: ± (0,0075 × TD) %
Die Genauigkeit für die Quadratwurzelausgabe beträgt das 1,5-fache der oben genannten linearen Referenzgenauigkeit.

Einfluss der Umgebungstemperatur

Span-Code	Gesamtwirkung von -20℃ bis 65℃
A	±(0,45 × TD 0,25) % × Spanne
B	±(0,30 × TD 0,20) % × Spanne
C/D/E	±(0,20 × TD 0,10) % × Spanne
Span-Code	Gesamtwirkung für -40℃ ~ -20℃ und 65℃ ~ 85℃
A	±(0,45 × TD 0,25) % × Spanne
B	±(0,30 × TD 0,20) % × Spanne
C/D/E	±(0,20 × TD 0,10) % × Spanne
Out-of-Range-Effekt	±0,075 % × Spanne

Statischer Druckeffekt

Span-Code	Effektmenge
A	±(0,15 % URL 0,10 % Spanne) / 4 MPa
B	±(0,10 % URL 0,075 % Spanne) / 16 MPa
C/D/E	±(0,05 % URL 0,05 % Spanne) / 16 MPa

Überdruckeffekt

Span-Code	Effektmenge
A	±0,2 % × Spanne / 4 MPa
B	±0,2 % × Spanne / 16 MPa
C/D/E	±0,1 % × Spanne / 16 MPa

Langzeitstabilität

Span-Code	Effektmenge
A	±0,5 % × Spanne/Jahr
B	±0,2 % × Spanne/Jahr
C/D/E	±0,1 % × Spanne/Jahr

Einfluss der Stromversorgung: ±0,001 % /10 V (12–42 V DC), vernachlässigbar.

Reichweite und Grenzen
Spannenenenene-Code	Artikel	kPa	mbar
A	Span	0,1 ~ 1	1 ~ 10
A	Reichweite	−1 ~ 1	−10 ~ 10
B	Span	0,2 ~ 6	2 ~ 60
B	Reichweite	−6 ~ 6	−60 ~ 60
C	Span	0,4 ~ 40	4 ~ 400
C	Reichweite	−40 ~ 40	−400 ~ 400
D	Span	2,5 ~ 250	25 ~ 2500
D	Reichweite	−250 ~ 250	−2500 ~ 2500
E	Span	20 ~ 2000	0,2 ~ 20 bar
E	Reichweite	−500 ~ 2000	−5 ~ 20 bar

Parameter	Spezifikation
Reichweite Limits	Innerhalb der oberen und unteren Grenzen des Bereichs frei einstellbar. Um die Leistung zu optimieren, wird empfohlen, den Span-Code mit dem geringstmöglichen Turndown-Verhältnis auszuwählen.
Nulleinstellung	Nullpunkt und Spanne können auf jeden beliebigen Wert innerhalb des Messbereichs eingestellt werden, vorausgesetzt: Kalibrierte Spanne ≥ Mindestspanne
Einfluss der Montageposition	Änderungen der Einbaulage parallel zur Membran verursachen keine Nullpunktdrift. Bei einer Positionsänderung um mehr als 90° relativ zur Membranoberfläche kommt es zu einer Nullpunktverschiebung innerhalb von <0,4 kPa (korrigierbar durch Nullpunktjustierung). Kein Span-Effekt.
Ausgabe	2-Draht, 4~20 mA DC, optionale HART-Digitalkommunikation.
	Linearer oder Quadratwurzel-Ausgang wählbar.
	Ausgabe signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Alarmstrom	Niedrigalarmmodus (min): 3,7 mA
	Hochalarmmodus (max): 21 mA
	Kein-Alarm-Modus (Halten): Halten Sie den gültigen Strom vor dem Fehler
	Standard: Hochalarmmodus
Reaktionszeit	Dämpfungskonstante der Verstärkereinheit: 0,1 s; Sensorzeitkonstante: 0,1–2 s (abhängig von Spanne und Turndown).
	Zusätzlich einstellbare Zeitkonstante: 0,1~60 s.
	Der nichtlineare Ausgabeeffekt (z. B. Quadratwurzel) hängt von der Funktion ab und kann berechnet werden.
Aufwärmzeit	< 15 s
Umgebungstemperatur	−40 ~ 85 ℃
Umgebungstemperatur	−20 ~ 65 ℃ (mit LCD und Fluorkautschuk-O-Ring)
Lager-/Transporttemperatur	−50 ~ 85 ℃; −40 ~ 85 ℃ (mit LCD-Display)
Arbeitsdruck	Nennarbeitsdruck: 16 MPa / 25 MPa / 40 MPa (drei Nennwerte)
Statische Druckgrenze	Von 3,5 kPa Absolutdruck bis zum Nenndruck. Der Prüfdruck kann das 1,5-fache des Nenndrucks betragen und gleichzeitig auf beide Seiten des Senders ausgeübt werden.
Grenzwert für unidirektionale Überlastung	Unidirektionale Überlastung bis zum Nenndruck
Elektromagnetische Verträglichkeit (EMV)	Siehe Anhangtabelle zur elektromagnetischen Verträglichkeit auf der nächsten Seite

Stromversorgung und Lastbedingungen
Stromversorgungsspannung	24 V, R ≤ (Us − 12 V) / Imax kΩ
Stromversorgungsspannung	(wobei Imax = 23 mA)
Maximale Versorgungsspannung	42 VDC
Mindestversorgungsspannung	12 VDC; 15 VDC (mit hintergrundbeleuchtetem LCD)
Lastbereich der digitalen Kommunikation	250 ~ 600 Ω

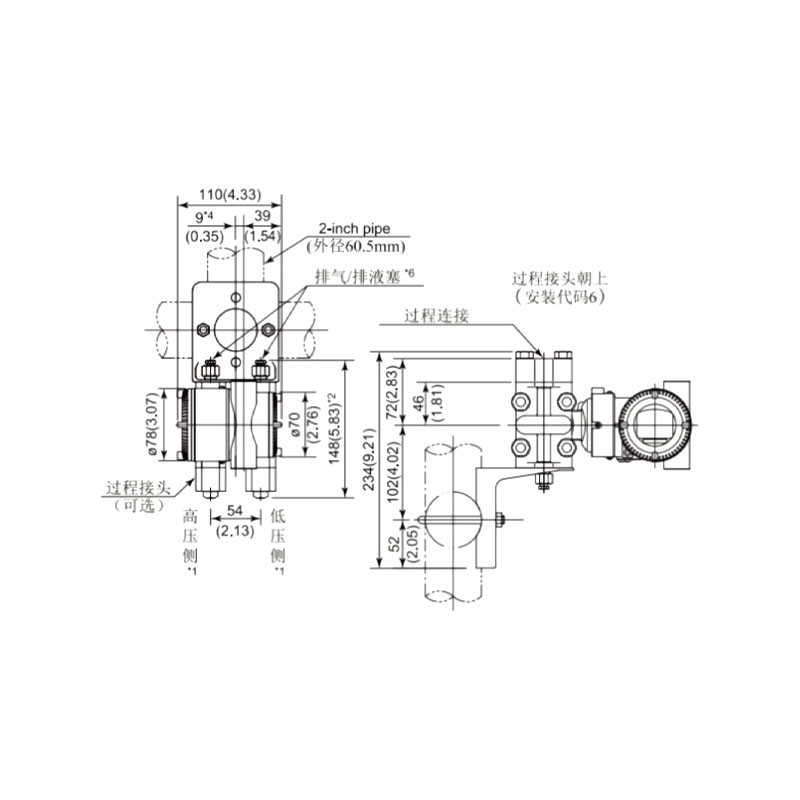

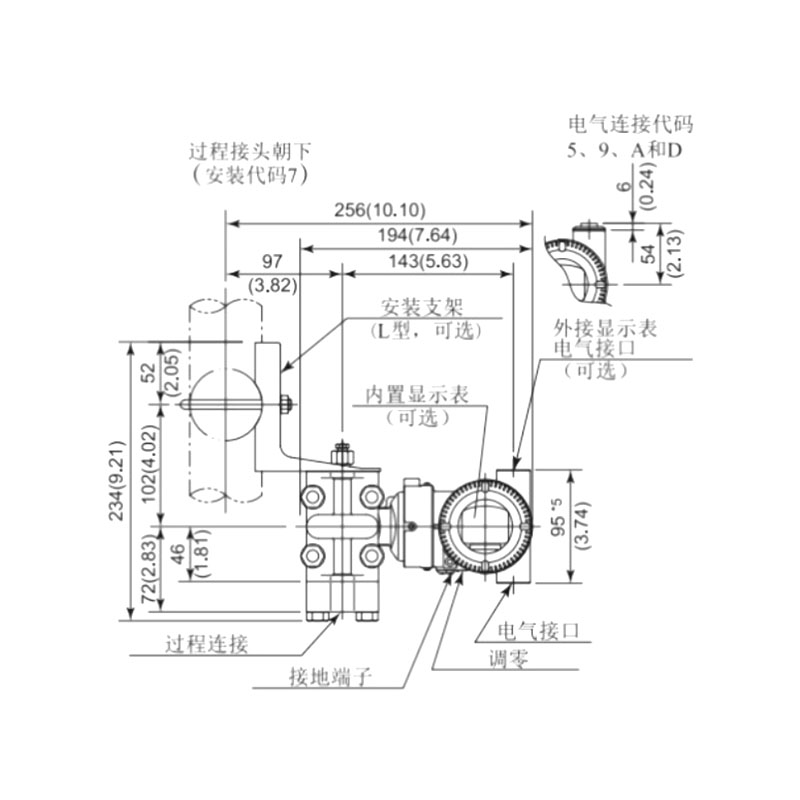

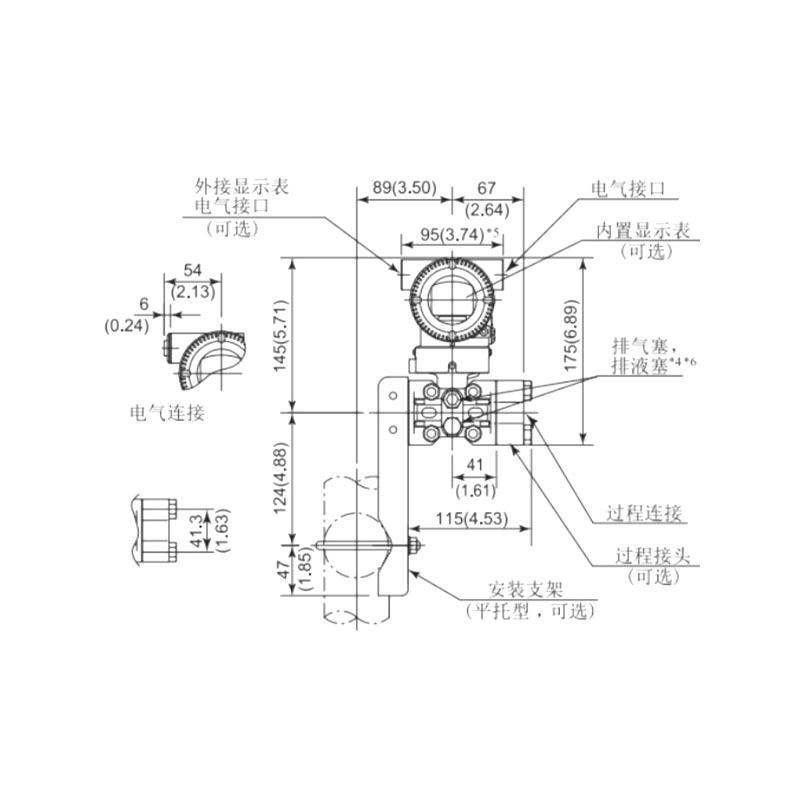

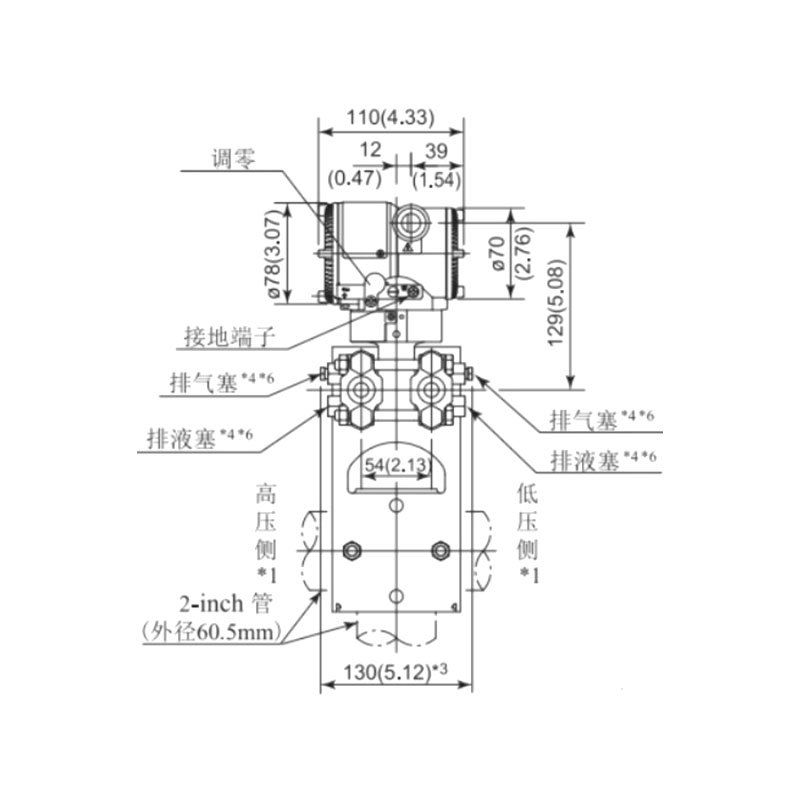

Elektrischer Anschluss
M20×1,5 Kabelverschraubung; Klemmenblock geeignet für Leiter von 0,5 ~ 2,5 mm².

Prozessanbindung
Die beiden Endflächen des Prozessanschlussflansches sind mit NPT 1/4 und M10-Innengewinden versehen.

Anleitung zur Prozessanbindung für einseitige Weiterleitung ohne Weiterleitungsflansche

1/2-NPT-Edelstahl-Ellipsenflansch (Code 1)		1. Druckkammerflansch
		2. O-Ring-Dichtung
		3. NPT 1/2 Elliptischer Flanschanschluss
		4. Bolzen
M20x1,5 Edelstahl-T-Stecker (Code 2)		1. Druckkammerflansch
		2. M20×1,5 T-förmiges Außengewinde
		3. Bolzen
		4. O-Ring
		5. M20×1,5 Mutter
		6. Druckeinleitungsrohr

Abbildung 5: Elektrisches Anschlussdiagramm

Hinweis: Die Schnellschnittstellenfunktion entspricht der Signalklemme.

Modellauswahl für Differenzdrucktransmitter XG3051DP-

Genauigkeit

Ausgabe

Grundfehler ±0,05 %

4–20 mA mit HART-Kommunikation

Grundfehler ±0,075 %

4–20 mA mit HART-Kommunikation

Grundfehler ±0,1 %

4–20 mA mit HART-Kommunikation

4–20 mA Analogausgang

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200 Pa ~ 6 kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60 mbar)

0–400 Pa ~ 40 kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400 mbar)

0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)

0–30 kPa ~ 3 MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30 bar)

0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 bar)

Membranmaterial

Flüssigkeit einfüllen

Edelstahl 316L

Silikonöl

Edelstahl 316L

Fluoriertes Öl

Hastelloy C

Silikonöl

Hastelloy C

Fluoriertes Öl

Vergoldeter 316L-Edelstahl

Silikonöl

Vergoldeter 316L-Edelstahl

Fluoriertes Öl

FEP-beschichteter 316L-Edelstahl

Silikonöl

Tantal

Silikonöl

Bewerteter Arbeitsdruck

0,2 MPa (nur für Bereich A)

7 MPa (nur für Bereich A)

16 MPa

25 MPa

40 MPa

Prozessanbindung
