1. Was sind Durchflussmesser und wie funktionieren sie?

Durchflussmesser sind Instrumente, die messen, wie schnell sich eine Flüssigkeit durch eine Rohrleitung, einen Kanal oder einen Kanal bewegt oder wie viel Flüssigkeit in einem bestimmten Zeitraum durchgeflossen ist. Im Messgerät wird eine physikalische Eigenschaft der sich bewegenden Flüssigkeit, wie etwa ihre Geschwindigkeit, die von ihr erzeugte Druckdifferenz oder ihr Impuls, in ein elektrisches oder mechanisches Signal umgewandelt, das vor Ort abgelesen oder an einen Kontrollraum zurückgesendet werden kann. Da sich Flüssigkeiten, Gase und Dampf bei Druck- und Temperaturänderungen unterschiedlich verhalten, basieren Durchflussmesser auf verschiedenen physikalischen Prinzipien, darunter elektromagnetische Induktion, Wirbelablösung, Ultraschalllaufzeit, Corioliskraft und Differenzdruck.

In einer typischen Prozesslinie befindet sich ein Durchflussmesser normalerweise in der Nähe anderer Feldinstrumente wie Drucktransmittern und Temperatursensoren, sodass seine Messwerte mit den anderen Vorgängen im Prozess verglichen werden können. Welcher Durchflussmesser am besten geeignet ist, hängt stark davon ab, um welche Flüssigkeit es sich tatsächlich handelt, wie genau der Messwert sein muss und welche Platz- und Anordnungsmöglichkeiten die Rohrleitung selbst bietet. Wenn das richtige Instrument für die jeweilige Aufgabe ausgewählt wird, trägt es dazu bei, die Produktion stabil zu halten, unterstützt die Energiebuchhaltung und verschafft den Bedienern die Transparenz, auf die automatisierte Fertigungs- und Versorgungssysteme angewiesen sind.

2. Wichtige Leistungsmerkmale von Durchflussmessern

Jeder Durchflussmesser verfügt über eine Reihe technischer Eigenschaften, die bestimmen, ob er für eine bestimmte Aufgabe geeignet ist. Diese sind normalerweise im Datenblatt des Instruments aufgeführt, und es ist hilfreich, sie zusammen und nicht einzeln zu betrachten, da eine gute Leistung bei einer Eigenschaft oft bedeutet, dass man bei einer anderen ein wenig nachgeben muss. Die folgende Liste gruppiert die Faktoren, die bei der Auswahl eines Durchflussmessers am häufigsten geprüft werden, in zwei Kategorien: wie das Instrument funktioniert und wie gut es in die umgebende Anlage und das Steuerungssystem passt.

(1) Leistungsbezogene Faktoren

• Messgenauigkeit : Wird normalerweise als Prozentsatz des Messwerts oder des Skalenendwerts angegeben. Die Genauigkeit bestimmt, ob ein Instrument für die Handelsabwicklung, den eichpflichtigen Verkehr, die Prozesssteuerung oder eine einfache allgemeine Überwachung geeignet ist.
• Reichweitenverhältnis (Reichweite) : die Spanne zwischen der höchsten und niedrigsten Durchflussrate, die ein Messgerät messen kann, ohne die angegebene Genauigkeit einzuhalten; Durch ein größeres Bereichsverhältnis kann ein Instrument mehr Betriebsbedingungen abdecken, ohne es austauschen zu müssen.
• Druckverlust: Bei einigen Durchflussmesserkonstruktionen entsteht ein Hindernis im Strömungsweg, was zu einem Druckabfall führt, der Pumpenergie kostet, während nicht-intrusive Konstruktionen diesen Effekt weitgehend vermeiden.
• Medienanpassungsfähigkeit: Wie gut ein bestimmtes Sensordesign mit Flüssigkeiten, Gasen, Dämpfen, dicken oder viskosen Flüssigkeiten, korrosiven Chemikalien oder Flüssigkeiten mit festen Partikeln umgeht.

(2) Zuverlässigkeits- und Integrationsfaktoren

• Ausgangssignal: Zu den gängigen Formaten gehören ein 4-20-mA-Analogstrom, ein Impulsausgang und digitale Protokolle wie RS485 oder Modbus, die darüber entscheiden, wie einfach sich das Messgerät an ein vorhandenes Steuerungssystem anschließen lässt.
• Installationsanforderungen: Die erforderliche gerade Rohrführung vor und nach dem Messgerät, die Montageausrichtung und die Frage, ob das Rohr vollständig gefüllt bleibt, wirken sich alle auf die Stabilität der Messwerte aus und müssen mit dem physischen Standort übereinstimmen.
• Zuverlässigkeit: Wie gut widersteht das Gerät elektromagnetischen Störungen, verträgt Schwankungen der Umgebungstemperatur und des Umgebungsdrucks, hält sein Signal über einen längeren Zeitraum stabil und wie viel Wartung benötigt es während seiner gesamten Lebensdauer?

Kurz gesagt: Genauigkeit und Messbereich beschreiben, wie präzise und breit ein Messgerät misst, Druckverlust und Medienanpassungsfähigkeit beschreiben, wie gut es in den physikalischen Prozess passt, und Ausgangssignal, Installationsanforderungen und Zuverlässigkeit beschreiben, wie gut es in das umgebende Steuerungssystem passt. Das Abwägen aller sieben zusammen, anstatt sich nur auf einen zu konzentrieren, führt im Allgemeinen zu einem gut abgestimmten Durchflussmesser.

(3) Diagramm: Typische Genauigkeitsabweichung je nach Durchflussmessertyp

In der folgenden Tabelle sind mehrere gängige Durchflussmessertypen danach aufgeführt, wie stark ihr Messwert typischerweise vom tatsächlichen Wert abweicht. Die Genauigkeitsabweichung wird als Prozentsatz angegeben, und eine kleinere Zahl bedeutet einen genaueren, genaueren Messwert. Diese Zahlen spiegeln gängige Industriebereiche und keine festen Garantien wider, da die tatsächliche Leistung immer noch von der Installationsqualität, den Flüssigkeitsbedingungen und der Qualität des Geräts abhängt. Der Vergleich soll einen allgemeinen Eindruck davon vermitteln, wo jedes Messprinzip normalerweise auf der Präzisionsskala steht. Wenn Sie es zusammen mit den anderen Auswahlfaktoren auf dieser Seite lesen, können Sie das Feld eingrenzen, bevor Sie sich auf eine endgültige Spezifikation festlegen.

Wie das Diagramm zeigt, liegen Coriolis-Massendurchflussmessgeräte normalerweise am engsten Ende der Präzisionsskala, wobei die Abweichungswerte oft um die herum angegeben werden ±0,15 % Dies ist einer der Gründe, warum diese Technologie für den eichpflichtigen Verkehr und die Dosierung hochwertiger Flüssigkeiten ausgewählt wird. Als nächstes folgen elektromagnetische Durchflussmesser und Turbinendurchflussmesser, die beide häufig in der Nähe genannt werden ±0,5 % , was sich für allgemeine Prozesskontrollaufgaben eignet, bei denen immer noch eine einigermaßen enge Toleranz erforderlich ist. Ultraschall- und Wirbeldurchflussmesser sind in der Regel weit verbreitet ±1,0 % Abweichung, ein Niveau, das die meisten Überwachungsanforderungen von Versorgungs- und Industriebetrieben abdeckt, und Clamp-on-Ultraschallkonstruktionen bewältigen dies, ohne jemals die Flüssigkeit zu berühren. Differenzdruckmessgeräte, die um eine Messblende herum gebaut sind, liegen tendenziell näher beieinander ±1,5 % , was die Quadratwurzelbeziehung zwischen Druckdifferenz und Strömungsgeschwindigkeit widerspiegelt, die bei niedrigeren Strömungsgeschwindigkeiten ausgeprägter wird. Schwebekörpermessgeräte oder Rotameter zeigen normalerweise die größte Abweichung der Gruppe an und werden oft in der Nähe angegeben ±2,0 % , was für eine schnelle visuelle Kontrolle in Ordnung ist, für eine strenge Prozesskontrolle jedoch weniger geeignet ist. Es ist zu bedenken, dass ein Genauigkeitswert erst dann wirklich etwas bedeutet, wenn er mit einem definierten Bereichsverhältnis gekoppelt ist, da ein Messgerät an seinem Nenndurchflusspunkt sehr genau angezeigt werden kann, außerhalb dieses Bereichs jedoch eine schlechte Leistung erbringt. Die Auswahl eines Durchflussmessers allein aufgrund der niedrigsten veröffentlichten Abweichungszahl, ohne gleichzeitig Messbereich, Medienkompatibilität und Installationsbeschränkungen zu prüfen, führt oft zu einer Diskrepanz zwischen dem Instrument und dem tatsächlichen Prozess. Aus diesem Grund sollte die Genauigkeit am besten als eine Eingabe unter mehreren und nicht als einzelner entscheidender Faktor behandelt werden.

3. Gängige Arten von Durchflussmessern und deren Funktionsweise

Durchflussmesser werden aufgrund des physikalischen Prinzips, das sie zur Erfassung von Flüssigkeitsbewegungen nutzen, in Gruppen eingeteilt. Jede Familie hat ihre eigene Mischung aus Genauigkeit, Medienkompatibilität und Installationsanforderungen, weshalb an einem einzigen Industriestandort oft mehrere verschiedene Durchflussmessertypen gleichzeitig betrieben werden. In den folgenden Unterabschnitten wird erläutert, wie jeder der häufigsten Typen funktioniert und wo er üblicherweise verwendet wird.

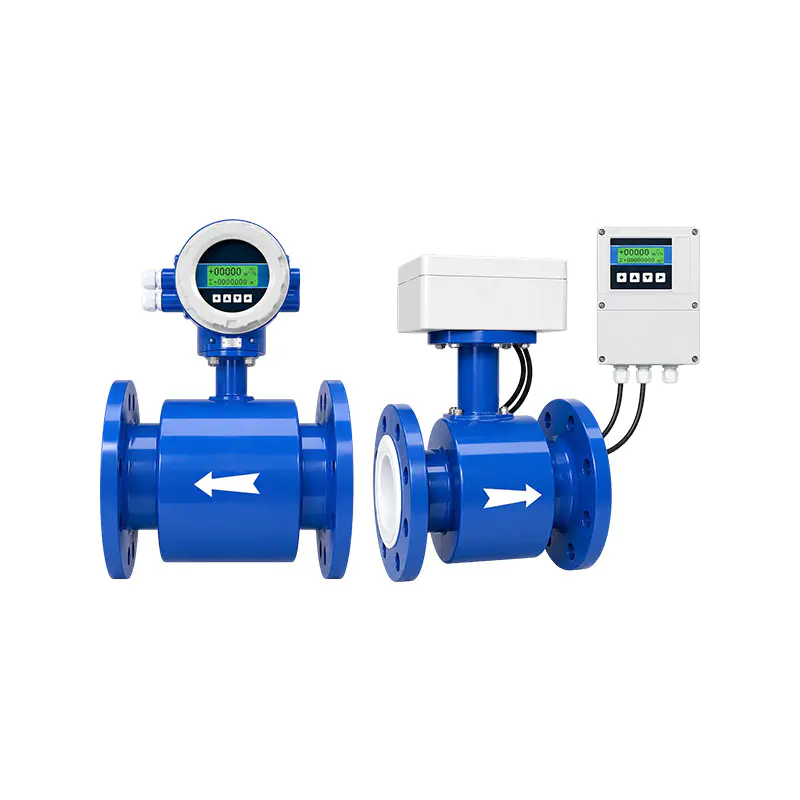

(1) Elektromagnetisch Durchflussmesser

Elektromagnetische Durchflussmesser basieren auf dem Faradayschen Gesetz der elektromagnetischen Induktion. Über dem Rohr wird ein Magnetfeld erzeugt, und wenn eine leitfähige Flüssigkeit durch das Rohr fließt, induziert die Flüssigkeit eine kleine Spannung, die das Messgerät misst. Da diese Spannung proportional zur durchschnittlichen Flüssigkeitsgeschwindigkeit ist, liefert das Messgerät einen linearen Messwert über einen weiten Durchflussbereich, ohne dass etwas in das Rohr gesteckt wird, das den Durchfluss blockiert. Dieses Design funktioniert nur mit elektrisch leitenden Flüssigkeiten wie Wasser, Abwasser und vielen Prozesschemikalien und kann nicht für Gase, Dampf oder nicht leitende Flüssigkeiten wie die meisten Kohlenwasserstoffe verwendet werden.

(2) Turbinen-Durchflussmesser

Turbinen-Durchflussmesser platzieren einen kleinen Rotor im Strömungsweg. Die sich bewegende Flüssigkeit dreht den Rotor mit einer Geschwindigkeit, die seiner Geschwindigkeit folgt, und eine Aufnahmespule erkennt die Drehung und wandelt sie in ein Impulssignal um. Turbinenradzähler bieten eine gute Genauigkeit und eine schnelle Reaktion für saubere, niedrigviskose Flüssigkeiten und Gase, aber der bewegliche Rotor verschleißt mit der Zeit und Partikel in der Flüssigkeit können die Lagerlebensdauer verkürzen oder den Messwert langsam verfälschen.

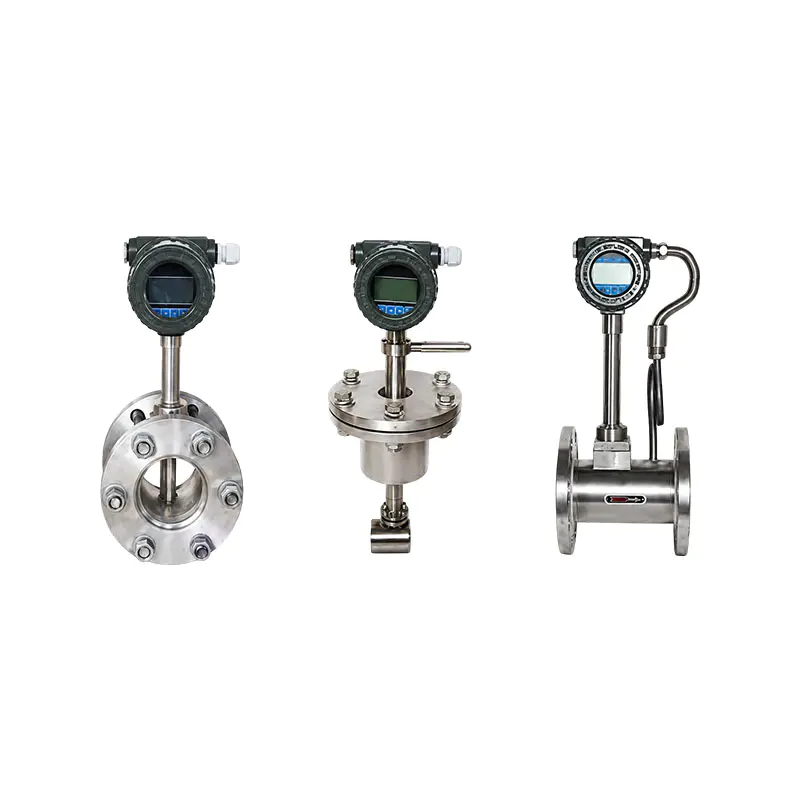

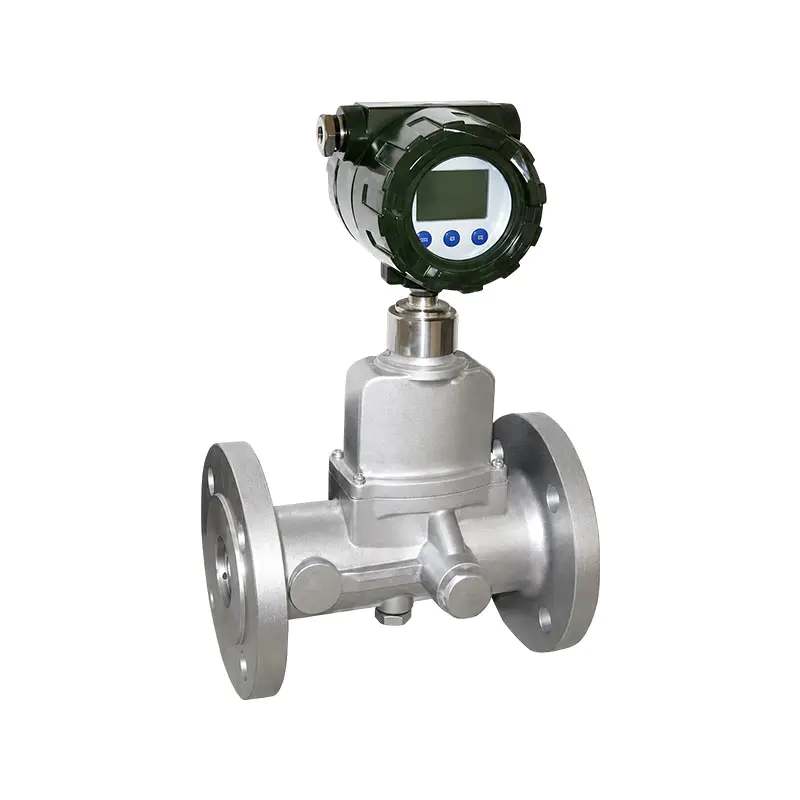

(3) Wirbeldurchflussmesser

Wirbeldurchflussmesser basieren auf dem Karman-Wirbelstraßeneffekt: Ein kleiner Staukörper im Strömungsweg bewirkt, dass sich abwechselnde Wirbel oder Wirbel stromabwärts mit einer von der Strömungsgeschwindigkeit abhängigen Frequenz ablösen. Ein Sensor erfasst diese Abwurffrequenz und wandelt sie in einen Durchflusswert um. Wirbelzähler haben keine beweglichen Teile, arbeiten mit Flüssigkeiten, Gasen und Dampf und decken einen relativ großen Temperaturbereich ab. Allerdings benötigen sie eine Mindestströmungsgeschwindigkeit, um ein stabiles Signal zu erzeugen, weshalb sie für sehr niedrige Durchflussraten weniger geeignet sind.

(4) Ultraschall-Durchflussmesser

Ultraschall-Durchflussmesser messen den winzigen Unterschied in der Laufzeit zwischen Ultraschallimpulsen, die mit und entgegen der Strömungsrichtung gesendet werden, oder messen in einigen Ausführungen die Doppler-Frequenzverschiebung, die durch in der Flüssigkeit mitgeführte Partikel oder Blasen verursacht wird. Clamp-on-Versionen werden an der Außenseite des Rohrs montiert, sodass sie installiert oder gewartet werden können, ohne in die Rohrleitung einzuschneiden oder den Prozess zu stoppen. Aufgrund dieser nicht-invasiven Qualität eignen sich Ultraschallmessgeräte gut für Rohrleitungen mit großem Durchmesser und für Standorte, an denen die Unterbrechung des Prozesses zur Installation eines Messgeräts störend wäre.

(5) Coriolis-Massendurchflussmesser

Coriolis-Durchflussmesser messen den Massendurchfluss direkt, indem sie eine leichte Drehbewegung, den so genannten Coriolis-Effekt, in einem vibrierenden Rohr erfassen, während sich Flüssigkeit durch das Rohr bewegt. Da der Messwert auf der Masse und nicht auf dem Volumen basiert, sind Coriolis-Messgeräte weitgehend unbeeinflusst von Änderungen der Flüssigkeitsdichte, des Drucks oder der Temperatur, was eine sehr hohe Genauigkeit unterstützt. Das gleiche Design kann gleichzeitig die Dichte von Flüssigkeiten messen, was einer der Gründe dafür ist, dass es häufig für den eichpflichtigen Verkehr und die Messung hochwertiger Flüssigkeiten verwendet wird, auch wenn das Gerät tendenziell schwerer und teurer ist als andere Designs.

(6) Differenzdruck-Durchflussmesser (Messblende).

Differenzdruck-Durchflussmesser, die meist um eine Messblende herum gebaut sind, verengen den Strömungsweg leicht und messen den dadurch entstehenden Druckabfall. Da die Durchflussrate proportional zur Quadratwurzel dieser Druckdifferenz ist, ist die Konstruktion einfach und gut verständlich und funktioniert bei einer Vielzahl sauberer Flüssigkeiten, Gase und Dämpfe. Allerdings nimmt die Genauigkeit bei geringem Durchfluss merklich ab und die verengte Öffnung führt zu einem dauerhaften, geringen Druckverlust.

(7) Schwebekörper-Durchflussmesser (Rotameter)

Schwebekörper-Durchflussmesser, besser bekannt als Rotameter, verwenden ein konisches Glas- oder Metallrohr, in dem ein kleiner Schwimmer je nach Durchflussmenge steigt oder fällt, wobei die Position des Schwimmers direkt auf einer Skala abgelesen werden kann. Da für eine grundlegende visuelle Ablesung keine externe Stromversorgung erforderlich ist, ist dieses Design für die allgemeine Überwachung einfach und kostengünstig, obwohl es normalerweise vertikal montiert wird und weniger präzise Messwerte liefert als elektronische Alternativen.

(8) Diagramm: Vergleich des typischen Stellbereichs (Turndown-Verhältnis).

Der Messbereich, manchmal auch Turndown-Verhältnis genannt, beschreibt, wie weit ein bestimmtes Instrument einen Durchflussmengenbereich messen kann, während es innerhalb seiner Nenngenauigkeit bleibt. Die folgende Tabelle zeigt typische Messbereichswerte für die oben behandelten Durchflussmessertypen, angegeben als Verhältnis zwischen der höchsten und niedrigsten Durchflussrate, die das Instrument zuverlässig messen kann. Ein höheres Verhältnis bedeutet, dass ein Instrument ein breiteres Spektrum an Betriebsbedingungen bewältigen kann, ohne dass eine Größenänderung oder ein Austausch erforderlich ist. Dies ist vor allem für Prozesse von Bedeutung, bei denen die Durchflussrate im Laufe eines Produktionszyklus merklich schwankt. Die Ablesbarkeit des Messbereichs zusammen mit der Genauigkeit vermittelt ein umfassenderes Bild davon, wie sich ein Instrument auf lange Sicht behaupten wird.

Coriolis-Massendurchflussmesser bieten in der Regel den größten Messbereich der Gruppe, oft werden Werte bis zu angegeben 100:1 , was zur Massenmessung passt, da die Rohrverformung über einen sehr breiten Strömungsbereich stabil bleibt. Sowohl elektromagnetische als auch Ultraschall-Durchflussmesser erreichen häufig einen Turndown in der Nähe 50:1 , was stabile Messwerte über ein breites Betriebsfenster liefert, ohne dass bewegliche Teile beteiligt sind. Turbinen-Durchflussmesser sitzen im Allgemeinen herum 20:1 , was für viele allgemeine Prozessaufgaben ausreichend ist, aber schmaler als elektromagnetische oder Ultraschalloptionen. Wirbel-Messgeräte landen normalerweise in der Nähe 15:1 , begrenzt durch die Mindestgeschwindigkeit, die erforderlich ist, um ein erkennbares Wirbelablösungssignal aufrechtzuerhalten. Rotameter bieten üblicherweise einen Turndown an 10:1 , gut für die kontinuierliche Durchflussüberwachung, aber weniger flexibel, wenn die Durchflussraten stark variieren. Blendenmessgeräte weisen in der Regel den engsten Messbereich der gängigen Typen auf, die oft mit etwa 1,50 angegeben werden 4:1 , ein direktes Ergebnis der Quadratwurzelbeziehung zwischen Druckdifferenz und Durchflussrate, die dazu führt, dass die Messunsicherheit bei reduziertem Durchfluss schnell zunimmt. Wenn erwartet wird, dass ein Prozess unter einem breiten Spektrum an Strömungsbedingungen abläuft, kann die Wahl eines Instruments mit engem Messbereich dazu führen, dass das Messgerät über längere Zeiträume außerhalb seines genauen Bereichs arbeitet. Andererseits führt die Angabe einer weitaus größeren Reichweite, als eine stabile Anwendung mit engem Bereich tatsächlich erfordert, in der Regel nur zu höheren Kosten, ohne einen echten Nutzen zu bringen. Die Anpassung der Stellbarkeit an das tatsächliche Verhalten des Prozesses führt tendenziell zu dem besten Gesamtwert, anstatt standardmäßig den höchsten Wert zu verwenden. Dies ist einer der Gründe, warum die Auswahl eines Durchflussmessers normalerweise zusammen mit der Betrachtung historischer oder erwarteter Durchflussdaten für die betreffende Pipeline erfolgt.

(9) Diagramm: Multi-Attribute-Vergleich ausgewählter Durchflussmessertypen

Über die Genauigkeit und den Messbereich hinaus bestimmen noch einige andere Eigenschaften, wie gut ein Durchflussmesser zu einer bestimmten Installation passt. Das folgende Radardiagramm vergleicht drei weit verbreitete Typen, elektromagnetische, Wirbel- und Clamp-On-Ultraschalltypen, hinsichtlich fünf Qualitäten: Genauigkeit, Medienanpassungsfähigkeit, geringer Druckverlust, einfache Wartung und Signalstabilität. Jede Qualität wird auf einer relativen Skala bewertet, und ein größerer schattierter Bereich weist auf eine bessere Gesamtleistung in den fünf angezeigten Dimensionen hin. Diese Tabelle soll einen umfassenden Vergleich unterstützen und nicht eine Technologie als die beste Wahl in jeder Situation hervorheben. Die hier gezeigten relativen Stärken sollten immer gegen die spezifischen Flüssigkeits- und Standortbedingungen des tatsächlichen Projekts abgewogen werden.

Das zeigt der Vergleich elektromagnetische Durchflussmesser Sie punkten stark bei Genauigkeit und Signalstabilität, was der einfachen, linearen Beziehung zwischen induzierter Spannung und Strömungsgeschwindigkeit entspricht, während sie bei der Medienanpassungsfähigkeit eher mäßig abschneiden, da die Flüssigkeit elektrisch leitfähig sein muss. Da nichts im Rohr den Durchfluss blockiert, punkten sie außerdem mit geringem Druckverlust und da sie keine beweglichen Teile haben, punkten sie auch mit ihrer einfachen Wartung. Wirbeldurchflussmesser zeigen eine gleichmäßigere Verteilung über alle fünf Qualitäten, solide, aber nicht herausragend in jeder einzelnen, was widerspiegelt, wie breit sie für Flüssigkeiten, Gase und Dampf gelten, ohne in einer einzelnen Kategorie die erste Wahl zu sein. Der kleine stumpfe Körper im Inneren des Rohrs verursacht einen gewissen Druckverlust, der sich dort als mäßiger Wert zeigt. Clamp-on-Ultraschall-Durchflussmesser punkten vor allem mit Medienanpassungsfähigkeit und geringem Druckverlust, da der Sensor durch die Montage außen am Rohr nie mit der Flüssigkeit in Berührung kommt und nichts den Strömungsweg blockiert. Auch die Wartungsfreundlichkeit punktet bei Ultraschallkonstruktionen, da keine medienberührten Teile ausgetauscht oder im Laufe der Zeit gereinigt werden müssen. Allerdings können Ultraschallmessgeräte etwas an Signalstabilität verlieren, wenn die Flüssigkeit mitgeführte Gasblasen oder viele Feststoffpartikel enthält, da dies die Laufzeit- oder Doppler-Messung beeinträchtigt. Dieser Kompromiss ist ein gutes Beispiel dafür, warum kein einzelner Durchflussmessertyp in jeder Situation gewinnt. Die richtige Technologie hängt davon ab, welche dieser Eigenschaften für eine bestimmte Pipeline, Flüssigkeit und Betriebsumgebung am wichtigsten ist. Aus genau diesem Grund haben Standorte, die eine große Bandbreite an Prozessflüssigkeiten verarbeiten, häufig mehr als eine Durchflussmesserfamilie vorrätig.

4. Wo Durchflussmesser verwendet werden

Durchflussmesser kommen in fast allen Industriebereichen zum Einsatz, in denen eine Flüssigkeit gemessen, kontrolliert oder erfasst werden muss. Welcher Typ in einem bestimmten Sektor zum Einsatz kommt, hängt in der Regel von den Eigenschaften der Flüssigkeit, der Genauigkeit des Messwerts und der Anordnung der Rohrleitungen ab. Die folgende Tabelle bietet eine Kurzreferenz für gängige Branchen und die Arten von Messungen, die sie normalerweise benötigen.

Kurz gesagt: Was diese Sektoren gemeinsam haben, ist der Bedarf an zuverlässigen Durchflussdaten an einem bestimmten Punkt im Prozess, sei es für die Energieabrechnung, die Prozesssteuerung oder die hygienische Produkthandhabung, und die Durchflussmesserfamilie, die am besten zu jedem Sektor passt, ergibt sich in der Regel daraus, wie leitfähig, sauber und unter Druck die Flüssigkeiten dieser Branche normalerweise sind.

Diagramm: Messstabilität über den gesamten Durchflussratenbereich

Ein Durchflussmesser bleibt während seiner gesamten Lebensdauer selten bei einer festen Durchflussrate. Die Strömungsbedingungen ändern sich normalerweise im Laufe eines Produktionszyklus. Das folgende Liniendiagramm zeigt, wie sich der Messfehler ändert, wenn die Durchflussrate von 10 Prozent auf 100 Prozent des Skalenendwerts steigt. Dabei wird ein elektromagnetischer Durchflussmesser mit einem Differenzdruckmesser mit Messblende verglichen. Dieser Vergleich bringt die frühere Diskussion der Messprinzipien auf einen praktischen, sichtbaren Unterschied. Die Betrachtung dieses Musters hilft zu erklären, warum bestimmte Durchflussmessertypen für Anwendungen ausgewählt werden, bei denen die Durchflussraten schwanken. Die horizontale Achse zeigt die Durchflussrate als Prozentsatz des Skalenendwerts des Instruments und die vertikale Achse zeigt den Messfehler als Prozentsatz.

Das Diagramm zeigt, dass die elektromagnetischer Durchflussmesser Hält über den gesamten Durchflussbereich eine ziemlich flache Fehlerlinie und bleibt nahe bei 0,5 Prozent ob es mit 10 Prozent oder 100 Prozent des Vollausschlags läuft. Diese Stabilität ergibt sich direkt aus der linearen Beziehung zwischen induzierter Spannung und Flüssigkeitsgeschwindigkeit, die nicht vom Quadrat der Durchflussrate abhängt. Die Blendenmessgerät zeigt im Gegensatz dazu einen deutlichen Anstieg des Fehlers, wenn die Durchflussrate abnimmt 1,0 Prozent im Vollausschlag bis ca 4,0 Prozent bei 10 Prozent des Skalenendwerts. Dies ergibt sich aus der Quadratwurzelbeziehung zwischen Druckdifferenz und Strömungsgeschwindigkeit, was bedeutet, dass ein kleines Drucksignal bei geringem Durchfluss zu einer vergleichsweise großen Messunsicherheit führt. Bei Prozessen, die konstant in der Nähe ihrer Auslegungsdurchflussrate laufen, spielt dieser Unterschied in der Praxis möglicherweise keine große Rolle, da beide Gerätetypen innerhalb eines engen Betriebsbereichs gute Leistungen erbringen können. Aber bei Prozessen mit Batch-Zyklen, Anlauf- und Abschaltschwankungen oder saisonalen Bedarfsänderungen kann die Durchflussrate lange Zeit weit unter dem Auslegungspunkt liegen, wo die Lücke zwischen diesen beiden Messansätzen deutlich deutlicher wird. Dies ist ein praktischer Grund dafür, dass Differenzdruckmessgeräte bei Anwendungen, bei denen es auf die Genauigkeit bei geringem Durchfluss ankommt, häufig mit einem größeren Größenspielraum kombiniert oder gegen Wirbel-, Ultraschall- oder elektromagnetische Alternativen ausgetauscht werden. Ingenieure, die historische Durchflussdaten für eine bestimmte Pipeline überprüfen, können anhand eines Vergleichs wie diesem beurteilen, ob ein kostengünstigeres Differenzdruckmessgerät ihre Anforderungen über den gesamten Betriebsbereich erfüllt oder ob sich die zusätzlichen Kosten für ein elektromagnetisches oder Ultraschallmessgerät für eine konstante Leistung bei geringem Durchfluss lohnen.

5. Auswahlhilfe: Was Sie bei der Auswahl eines Durchflussmessers beachten sollten

Bei der Auswahl des richtigen Durchflussmessers für eine Pipeline müssen mehrere zusammengehörige Faktoren geprüft werden, anstatt sich auf eine einzelne Spezifikation wie Genauigkeit oder Preis zu konzentrieren. Die folgenden Punkte werden häufig während der Spezifikation überprüft, normalerweise in ungefähr der angegebenen Reihenfolge.

1. Medien compatibility : Bestätigen Sie, ob es sich bei der Flüssigkeit um eine Flüssigkeit, ein Gas oder einen Dampf handelt, ob sie Elektrizität leitet und ob sie Partikel, Blasen oder korrosive Komponenten enthält, die die Sensormaterialien beeinträchtigen könnten.
2. Genauigkeit and repeatability needs : Überlegen Sie, ob es sich um einen eichpflichtigen Verkehr, eine strenge Prozesskontrolle oder eine allgemeine Überwachung handelt, da dies den Bereich geeigneter Messprinzipien schnell einengt.
3. Durchflussbereich und Regelbedarf: Sehen Sie sich die erwarteten minimalen und maximalen Durchflussraten über den gesamten Betriebszyklus an, einschließlich Anlauf- und Abschaltzeiten sowie Schwachlastzeiten, um die erforderliche Stellbarkeit zu bestätigen.
4. Installationsraum und gerade Rohrverläufe: Überprüfen Sie die verfügbare gerade Rohrlänge vor und nach dem Rohr, die Montageausrichtung und ob das Rohr während des Betriebs vollständig gefüllt bleibt.
5. Druckverlusttoleranz: Finden Sie heraus, ob der Prozess den Druckabfall durch ein Hindernis in der Leitung absorbieren kann oder ob eine nicht-intrusive Konstruktion sinnvoller ist, um Pumpenergie zu sparen.
6. Signalausgang und Kommunikationsprotokoll: Passen Sie den Ausgang des Instruments, z. B. 4–20 mA, Impuls oder ein digitales Protokoll, an die Anforderungen des vorhandenen Steuerungssystems an.
7. Umgebungsbedingungen: Berücksichtigen Sie Umgebungstemperatur, Vibration, elektromagnetische Störungen und alle am Installationsort geltenden Gefahrenbereichsklassifizierungen.
8. Langfristige Wartungskapazität: Berücksichtigen Sie die Verfügbarkeit von technischem Support, Ersatzteilen und Kalibrierungsdiensten über die gesamte erwartete Lebensdauer des Instruments.

In der Praxis werden diese Punkte selten einzeln bewertet, da ein Hersteller mit umfassender Instrumentenerfahrung dabei helfen kann, mehrere Punkte gleichzeitig in eine Reihe zu bringen. Die Xinguo Group Co., Ltd. entwickelt Temperatur-, Druck-, Füllstands- und Durchflussmessgeräte als Teil einer koordinierten Produktpalette, was bedeutet, dass Auswahlberatung, Sensormaterialauswahl und Signalausgangskonfiguration gemeinsam und nicht als separate Kaufentscheidungen geprüft werden können. Die Xinguo Group Co., Ltd. wurde 1997 gegründet und hat ihren Hauptsitz in der Stadt Tianchang, Provinz Anhui. Sie hat über mehr als zwei Jahrzehnte ein umfassendes Instrumentierungs- und Materialgeschäft aufgebaut. Das technische Team besteht aus leitenden Ingenieuren und Hilfsingenieuren und unterstützt die Produktentwicklung und Qualitätskontrolle in den verschiedenen Produktlinien des Unternehmens. Ein solcher vernetzter Ansatz, unterstützt durch eine etablierte Fertigungsbasis, hilft tendenziell Einrichtungen, die mehrere Instrumententypen entlang einer einzigen Prozesslinie betreiben und es vorziehen, Signalprotokolle und Kalibrierungspraktiken in ihrer gesamten Instrumentierung konsistent zu halten.

Kurz gesagt: Medienkompatibilitäts- und Genauigkeitsanforderungen schränken im Allgemeinen zuerst das Feld ein, Durchflussbereich und Installationseinschränkungen schränken es noch weiter ein, und Signalausgang, Umgebung und Wartungsunterstützung runden eine Spezifikation ab, die sowohl dem Prozess als auch den langfristigen Betriebsanforderungen der Anlage entspricht.

6. Vergleichender Überblick über die wichtigsten Durchflussmessertypen

Die folgende Tabelle fasst das Funktionsprinzip, die typische Genauigkeit, den Messbereich, das Druckverlustverhalten und die Medieneignung für die auf dieser Seite behandelten Durchflussmessertypen zusammen. Es ist als Kurzreferenz für ein Screening im Frühstadium gedacht, bevor eine detailliertere technische Überprüfung für eine bestimmte Pipeline und ein bestimmtes Fluid durchgeführt wird.

Wie die Tabelle zeigt, steht kein einzelner Durchflussmessertyp in jeder Spalte auf einmal an erster Stelle, was den Hauptpunkt dieser Seite unterstreicht: Die Auswahl eines Instruments hängt davon ab, welche Kombination aus Genauigkeit, Messbereich, Druckverlust und Medienkompatibilität für den jeweiligen Prozess am wichtigsten ist. Standorte, die mit mehreren Flüssigkeitstypen und Prozessbedingungen arbeiten, verfügen in der Regel über mehr als eine Durchflussmesserfamilie, um diese unterschiedlichen Anforderungen abzudecken.

7. Installations- und Wartungsanleitung

(1) Installationspraktiken

Eine gute Installation wirkt sich direkt auf die Genauigkeit des Durchflussmessers aus, unabhängig vom zugrunde liegenden Messprinzip. Die meisten Durchflussmesser erfordern eine mindestens gerade Rohrstrecke vor und nach dem Sensor, damit sich das Geschwindigkeitsprofil der Flüssigkeit vor der Messung stabilisieren kann. Diese Anforderung ist bei Turbinen- und Blendenkonstruktionen normalerweise strenger als bei elektromagnetischen oder Ultraschalltypen. Das Rohr sollte an der Messstelle vollständig gefüllt bleiben, da in einem teilweise gefüllten Rohr Lufteinschlüsse entstehen, die bei den meisten Durchflussmessertypen den Messwert verfälschen. Bei elektromagnetischen Durchflussmessern ist die ordnungsgemäße Erdung von großer Bedeutung, da elektrische Streuströme in der Rohrleitung andernfalls das winzige induzierte Spannungssignal stören können. Vibrationsisolierung und sichere Montage tragen dazu bei, Wirbel- und Turbinensensoren vor mechanischer Belastung zu schützen, die ihre Kalibrierung im Laufe der Zeit beeinträchtigen könnte.

(2) Routinewartung

Die routinemäßige Wartung variiert je nach Typ des Durchflussmessers, umfasst jedoch in der Regel regelmäßige Überprüfungen aller benetzten Komponenten, die Überprüfung der Null- und Bereichskalibrierung sowie die Reinigung aller Oberflächen, die mit der Prozessflüssigkeit in Berührung kommen. Turbinen- und Rotameterkonstruktionen profitieren von einer regelmäßigen Überprüfung ihrer beweglichen Teile, da mechanischer Verschleiß die Hauptursache für die Genauigkeitsabweichung dieser Konstruktionen im Laufe der Zeit ist. Elektromagnetische Durchflussmesser, Vortex-Durchflussmesser und Clamp-on-Ultraschall-Durchflussmesser, bei denen sich keine beweglichen Teile im benetzten Pfad befinden, erfordern im Allgemeinen weniger mechanische Wartung, obwohl Elektrodenverschmutzung bei elektromagnetischen Messgeräten und Wandlerkopplung bei Ultraschallmessgeräten immer noch eine regelmäßige Überprüfung wert sind. Die Impulsleitungen von Differenzdruckgeräten sollten regelmäßig auf Verstopfungen oder Undichtigkeiten überprüft werden, da diese Leitungen das Drucksignal, das den Sender erreicht, direkt beeinflussen.

(3) Indikatoren zur Fehlerbehebung

Eine plötzliche oder allmähliche Diskrepanz zwischen dem Messwert des Durchflussmessers und bekannten Prozessfakten, wie z. B. einer Änderung des Tankfüllstands oder einer Chargenmenge, ist oft das erste Anzeichen dafür, dass etwas nicht stimmt. Signalrauschen oder Instabilität deuten normalerweise auf Lufteinschlüsse, Kavitation oder elektromagnetische Störungen durch Geräte in der Nähe hin, während ein stabiler, aber falscher Messwert auf eine Sensorverschmutzung, eine Kalibrierungsdrift oder einen teilweise blockierten Strömungsweg hinweisen kann. Die Überprüfung der Installationsbedingungen anhand des Originaldesigns ist in der Regel der erste Schritt zur Fehlerbehebung, bevor Kalibrierungseinstellungen vorgenommen werden.

Kurz gesagt: Eine gute Installation beugt vielen Genauigkeitsproblemen vor, bevor sie auftreten. Eine Routineinspektion erkennt Abnutzung oder Verschmutzung frühzeitig, und eine klare Reihenfolge zur Fehlerbehebung, bei der die Installation überprüft wird, bevor mit der Kalibrierung begonnen wird, löst Messwertprobleme im Allgemeinen schneller.

8. Häufig gestellte Fragen

Was ist der Unterschied zwischen Genauigkeit und Wiederholbarkeit bei einem Durchflussmesser?

Die Genauigkeit gibt an, wie genau der Messwert eines Durchflussmessers mit dem tatsächlichen Durchflusswert übereinstimmt. Sie wird normalerweise als Prozentsatz des Messwerts oder des Skalenendwerts angegeben. Bei der Wiederholbarkeit geht es darum, wie konsistent das Gerät unter unveränderten Bedingungen den gleichen Messwert liefert, ohne unbedingt anzugeben, wie nahe dieser Messwert am wahren Wert liegt. Ein Instrument kann eine hohe Wiederholgenauigkeit aufweisen und dennoch einen Kalibrierungsversatz aufweisen, der sich auf seine Gesamtgenauigkeit auswirkt.

Kann ein einziger Durchflussmessertyp sowohl für Flüssigkeiten als auch für Gase verwendet werden?

Einige Durchflussmessertypen, darunter Wirbel- und bestimmte Differenzdruckmessgeräte, können sowohl für Flüssigkeiten als auch für Gase verwendet werden, wobei sich Größe und Kalibrierung zwischen beiden unterscheiden. Andere, wie zum Beispiel elektromagnetische Durchflussmesser, funktionieren nur mit elektrisch leitfähigen Flüssigkeiten und können nicht zur Gasmessung verwendet werden. Es lohnt sich, vor der endgültigen Auswahl die Herstellerangaben für die vorgesehene Flüssigkeit zu prüfen.

Wie oft sollte ein Durchflussmesser neu kalibriert oder überprüft werden?

Die Neukalibrierungsintervalle hängen vom Typ des Durchflussmessers, der zu messenden Flüssigkeit und davon ab, wie kritisch die Anwendung ist. Viele Industriestandorte folgen einem Zeitplan, der von jährlich bis alle paar Jahre reicht. Anwendungen für den eichpflichtigen Verkehr oder das Meldewesen folgen in der Regel einem häufigeren Inspektionsplan als allgemeine Prozessüberwachungspunkte. Ein Blick auf die historische Kalibrierungsdrift für ein bestimmtes Instrumentenmodell kann dabei helfen, ein sinnvolles Intervall für einen bestimmten Standort festzulegen.

Warum ist die Länge des geraden Rohrs vor einem Durchflussmesser wichtig?

Bögen, Ventile und andere Rohrverbindungen stören das Geschwindigkeitsprofil der Flüssigkeit und erzeugen Turbulenzen oder Unebenheiten, die sich über eine gewisse Strecke stromabwärts fortsetzen können. Die meisten Durchflussmesser werden unter der Annahme eines stabilen, gleichmäßigen Geschwindigkeitsprofils an der Stelle kalibriert, an der sie messen. Daher kann ein zu wenig gerades Rohr vor oder nach dem Messgerät zu Fehlern führen, selbst wenn das Instrument selbst ordnungsgemäß funktioniert.

Was verursacht Signalinstabilität in Durchflussmesssystemen?

Signalinstabilität entsteht häufig durch mitgerissene Luft- oder Gasblasen im Flüssigkeitsbetrieb, Kavitation in der Nähe von Ventilen oder Pumpen, elektromagnetische Störungen durch nahegelegene Motoren oder Antriebe mit variabler Frequenz oder mechanische Vibrationen, die den Sensor beeinflussen. Um die genaue Ursache zu ermitteln, müssen in der Regel die Installationsbedingungen, Prozessbetriebsparameter und die elektrische Umgebung um das Instrument überprüft werden.

Stellt die Xinguo Group Co., Ltd. Durchflussmesser für bestimmte industrielle Anforderungen her?

Die Xinguo Group Co., Ltd. entwickelt und produziert Durchflussinstrumente sowie Temperatur-, Druck- und Füllstandsinstrumente und unterstützt Prozessindustrien wie Energie, Petrochemie, Metallurgie und Wasseraufbereitung. Mit Wurzeln, die bis ins Jahr 1997 zurückreichen, und einem Produktionsstandort in der Stadt Tianchang, Provinz Anhui, produziert das Unternehmen auch Kabel, Ventile und zugehörige Automatisierungsgeräte, die in denselben Branchen eingesetzt werden. Diese breite Produktpalette ermöglicht die Überprüfung von Durchflussmessanforderungen zusammen mit zugehörigen Instrumentierungsanforderungen innerhalb desselben Engineering-Prozesses, was für Einrichtungen nützlich sein kann, die mehrere Instrumententypen in einem einzigen Projekt koordinieren.
