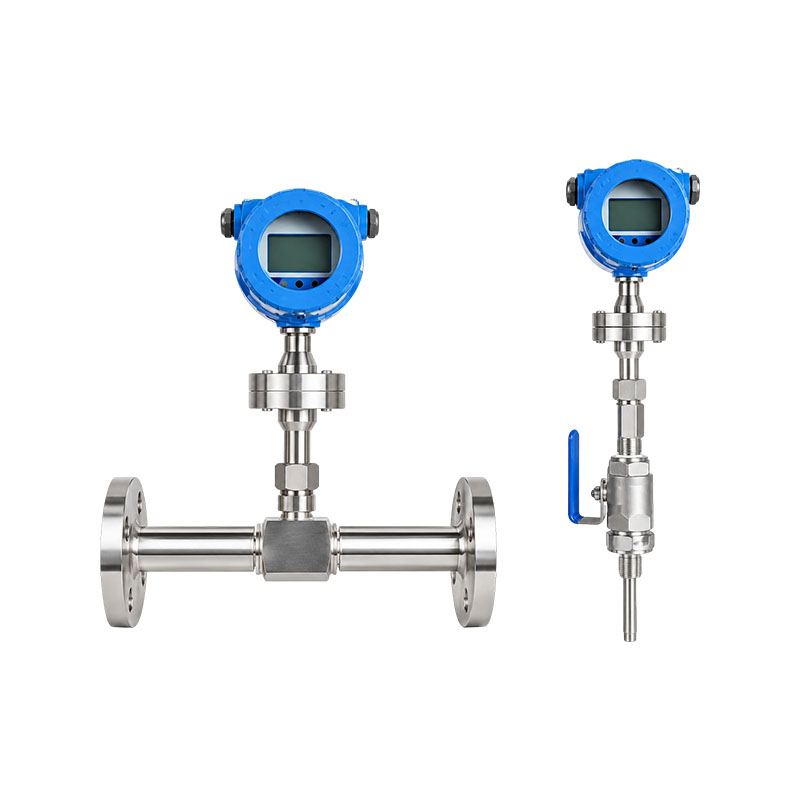

Thermischer Gasmassendurchflussmesser der XG-RSL-Serie

Der thermische Gasmassendurchflussmesser der Serie

Funktionsprinzip:
Der Durchflussmesser/Durchflussschalter der XG-RSL-Serie ist ein Durchflussmesser, der auf dem Prinzip der Thermodiffusion basiert. Das heißt, wenn eine Flüssigkeit durch ein Heizobjekt fließt, ist die vom Heizobjekt verlorene Wärmemenge proportional zur Durchflussrate der Flüssigkeit. Konkret verfügt der Sensor dieses Durchflussmessers über zwei Standard-RTDs, von denen einer als Wärmequelle und der andere zur Messung der Flüssigkeitstemperatur dient. Wenn die Flüssigkeit durchfließt, besteht eine nichtlineare Beziehung zwischen der Temperaturdifferenz zwischen beiden und der Durchflussrate, und das Instrument kann diese Beziehung in eine lineare Ausgabe des gemessenen Durchflusssignals umwandeln.

Produktmerkmale:
1. Einführung einer hochstabilen, patentierten Platin-RTD-Sensortechnologie;
2. Übernahme der proprietären Technologie „Verpackung mit ausgewogener Struktur“ und Selbstkompensation für mittlere Temperaturen;
3. Proprietäre Algorithmen, die eine hohe Linearität, hohe Wiederholbarkeit und hohe Genauigkeit erreichen können;
4. Das Reichweitenverhältnis beträgt 1000:1 und kann je nach Benutzeranforderungen erweitert werden.
5. Es kann die Messung eines großen Rohrdurchmessers und einer kleinen Durchflussrate mit einer minimalen Durchflussrate von Null und einer Auflösung von 0,001 m/s erreichen.
Die Messung niedriger Strömungsgeschwindigkeiten ist sehr empfindlich;
6. Keine beweglichen Teile; Vibrationseffekte können vernachlässigt werden;
7. Die Anforderungen an einen geraden Rohrabschnitt sind nicht hoch, 1-2D:
8. Es ist unabhängig von der Temperatur und dem Druck des Mediums und kann den Massendurchfluss ohne Temperatur- und Druckkompensation direkt messen.
9. Exklusiver Hochtemperaturalgorithmus; Die mittlere Temperatur kann 510 °C erreichen.
10. Unterstützt die dynamische 12-Punkt-Korrektur für Verkehrssignale mit integrierter 10-Punkt-Korrektur;
11. Dynamische Online-Korrektur des Strom-/Spannungsausgangs;
12. Unempfindlich gegenüber kleinen Partikeln wie Staub;
13. Bequemes Design und Auswahl, einfache Installation und Verwendung, unterbrechungsfreies Online-Be- und Entladen und einfache Wartung.

Anwendungsbranche:
1. Öl- und Gasindustrie
Energieaustausch; Gasrückgewinnung aus Füllbrunnen; Gasmessung; Analyse der Gasqualität; Dichtheitsprüfung; Erdgasmessung; Überwachung von Fackelgas.
2. Energiewirtschaft
Gasmessung bei der Gasverteilung in Kraftstoffsystemen; Messung verschiedener Gase in Kesseln und Hilfssystemen; Gasmessung an Gasherden; Wasserstoffmessung; Messung der Primär- und Sekundärluft in Kraftwerkshochöfen.
3. Chemische Industrie
Überwachung der Rauchzirkulation; Gasdurchflussmessung im Probenahmesystem; Gasdurchflussmessung eines Saugzuggebläses; Messung von Ammoniakgas in Düngemittelanlagen; Messung verschiedener Gasdurchflussraten in Batteriefabriken.
4. Metallurgische Industrie
Gasfüllungsmessung in Stahlwerken; Messung von Hochofengas in Eisenhütten; Messung von Koksofengas in Kokereien; Messung und Steuerung von Heizofengas (Gichtgas, Koksgas, Erdgas usw.) in Stahlwalzwerken; Steuerung von Gasen wie Wasserstoff, Sauerstoff und Ammoniak in Wärmebehandlungs-Abschrecköfen.
5. Zellstoff- und Papierindustrie
Messung von Gasen in Abwasseraufbereitungsanlagen; Überwachung des Rauchstroms; Kessel gewinnt Sekundär-/Tertiärluft zurück; Messung der Gas- und Luftzufuhr für Kessel.
6. Lebensmittel- und Pharmaindustrie
Die Zugabe von Frischluft während der Verarbeitungsvorgänge; CO2-Behandlung in Brauereien; Die Durchflussrate der Heißluft im Flaschensterilisator; Messung der Gasdurchflussrate während des thermischen Oxidationsprozesses; Belüftungssystem; Kesselansaugung, Abgas- und Prozesssteuerung.
7. Umweltschutz
Gasmessung bei der Biogasverwertung; Messung von Chlorgas während des Chloraufbereitungsprozesses; Gasmessung in Belebungsbecken während des Abwasseraufbereitungsprozesses; Überwachen Sie die Emissionen von SO2 und NOX aus den Abgasen des Schornsteins.
8. Andere Branchen
Druckluftmessung im Werk; Kohlepulver-Verbrennungsprozess mit Brennstoff zur Steuerung des Pulver/Gas-Verhältnisses; Steuerung des Heißgasflusses von Vertikalschleifmaschinen in der Zementindustrie.
