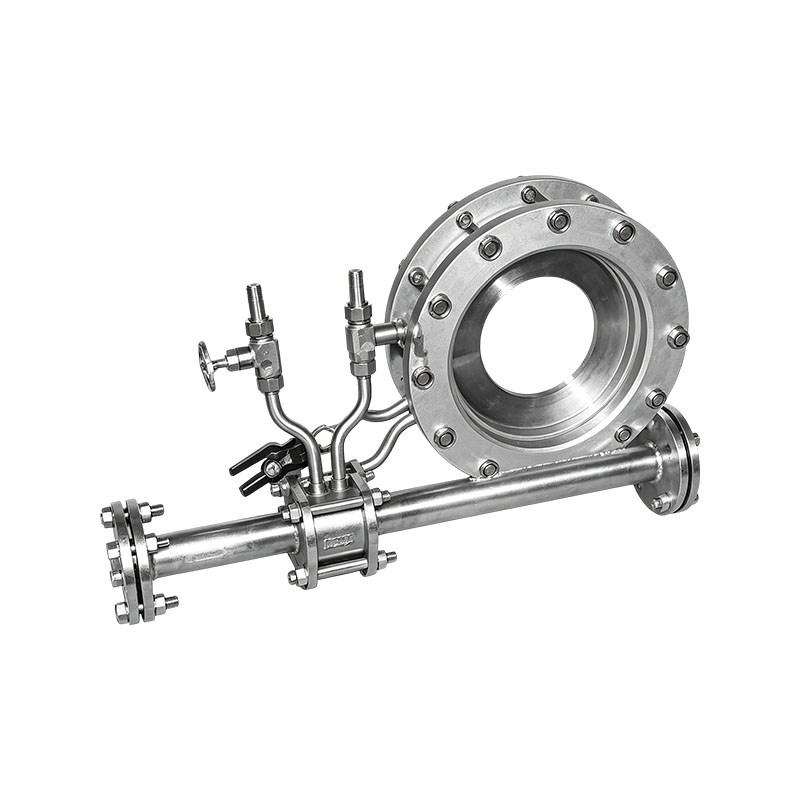

Die Orifice-Durchflussmesser sind Differenzdruck-Durchflussmesser und stellen die historisch am weitesten verbreiteten Durchflussmessgeräte in der industriellen Produktion dar. Sie zeichnen sich durch vielfältige Typen, ausgereifte Technologie und umfangreiche Einsatzmöglichkeiten aus.
Produktmerkmale:
1. Einfache Struktur, einfache Installation, zuverlässiger Betrieb, niedrige Kosten und ein gewisses Maß an Genauigkeit
Kann die Anforderungen der industriellen Produktion erfüllen.
2. Mit einer langen Geschichte, umfangreichen und zuverlässigen experimentellen Daten sowie standardisiertem Design und Verarbeitung
Der internationale Standard für Standard-Drosselvorrichtungen (Blenden, Düsen und Venturi) ist
ISO 5167 und wurde mehrfach überarbeitet. Solange die Drosselkomponenten normgerecht ausgelegt und verarbeitet sind,
Zur Bestimmung des Unsicherheitsbereichs ist eine echte Durchflusskalibrierung erforderlich.
3. Die Standardblende ist für einen Durchmesser von 50 bis 3000 mm mit einem β von 0,2 bis 0,75 geeignet.
4. Die Standarddüse ist für einen Durchmesser von 50 bis 500 mm mit einem β von 0,2 bis 0,8 geeignet.
5. Die Langhalsdüse ist für einen Durchmesser von 50–630 mm mit einem β von 0,2–0,8 geeignet.
6. Mechanische Bearbeitung eines Venturirohres mit einem Durchmesser von 50-250 mm und einem β-Wert von 0,2-0,75.
7. Grob geschweißte Eisenplatte mit einem Venturi-Rohrdurchmesser von 200–1200 mm und einem β-Wert von 0,2–0,70.
8. Der Durchmesser des Rohguss-Venturirohrs beträgt 100–800 mm, mit einem β-Wert von 0,2–0,75.
9. Der Durchmesser der Venturi-Düse beträgt 65–500 mm, mit einem β-Wert von 0,316–0,775.
10. 1/4 runder Lochplattendurchmesser ≤ 500 mm, β beträgt 0,245~0,6.
11. Der Durchmesser der konischen Populationsblende beträgt ≤ 500 mm und β beträgt 0,1 bis 0,316.
12. Der Durchmesser der Doppelblende beträgt 40–100 mm und β beträgt 0,2–0,75.
13. Der Durchmesser der kleinen Lochplatte beträgt weniger als 50 mm und β beträgt 0,2 bis 0,75.
14. Der Durchmesser der versteckten kleinen Lochplatte beträgt ≤ 50 mm und β beträgt 0,2 bis 0,75.
15. Der Durchmesser der Hochdrucklinsenblende beträgt ≤ 250 mm und β beträgt 0,2 bis 0,75.
16. Die Breitrandblende hat einen Durchmesser von 50–400 mm und einen β von 0,2–0,75. 17. Der Durchmesser der kreisförmigen Lochplatte beträgt 50–2000 mm, mit einem β-Wert von 0,1–0,8.
18. Exzentrische Blende mit einem Durchmesser von 100–1000 mm und einem β von 0,46–0,84.
19. Die Endblende (Düse) hat einen Durchmesser von 100–1000 mm und einen β von 0,46–0,84.
20. Der Druckbereich der oben genannten Drosselvorrichtung beträgt 0 bis 42 MPa und die Temperatur wird durch das Material bestimmt.
21. Verdecktes Doppel-Venturirohr, Nenndurchmesser der Rohrleitung mit kreisförmigem Querschnitt: DN=300mm~6000mm, Breite x Höhe der Rohrleitung mit rechteckigem Querschnitt: BxH (mm)=300x300~6000x6000 und andere geometrische Oberflächenrohrleitungen mit dem gleichen Nenndurchmesser DN und unterschiedlicher Breite und Höhe. Nenndruck: PN ≤ 2,5 MPa, bestimmt durch Arbeitstemperatur und Material; Differenzdruckwert: (0~100) kPa, wiederholter Messfehler (Stabilität): ± 10Pa.
22. Das Flügelwindmessgerät eignet sich besonders zur Messung großkalibriger Luftströmungen mit stabiler Messung, hoher Empfindlichkeit, Druckverlustausgleich und hoher Genauigkeit.
23. Das Design des Windmessgeräts umfasst eine Rückblasschnittstelle und eine Staubaustragsvorrichtung, was sich positiv auf die Produktwartung auswirkt und die Produktleistung erhöht
Zuverlässigkeit.
24. Fortschrittliche und hochentwickelte Verarbeitungs- und Prüftechnologie verbessert die Produktgenauigkeit und -stabilität erheblich.
25. Ausgereifte Drosselkomponenten werden mit fortschrittlicher elektronischer Technologie integriert, um ein intelligentes integriertes Durchflussmessgerät mit Durchflussanzeige vor Ort und mehreren Signalausgängen (4–20 mA, Impuls, mit HART-Protokoll) zu schaffen.
26. Das stromsparende Schaltungsdesign reduziert den Energieverbrauch und erhöht die Systemstabilität und Zuverlässigkeit. Das integrierte System verfügt über eine Batteriestromversorgung und eine externe 24-VDC-Auswahl, was die Installation und Verwendung erleichtert.
Hauptverkaufsargumente:
1. Die Standardisierung ist ausgereift und erfordert keine tatsächliche Durchflusskalibrierung: Sie entspricht den Standards GB/T2624 und ISO5167. Standard-Drosselkomponenten können direkt für die Messung verwendet werden, nachdem sie gemäß den Spezifikationen verarbeitet wurden, was die Handelsabwicklung und die Rückverfolgbarkeit der Messungen unterstützt.
2. Keine beweglichen Teile, langlebig und stabil: rein mechanische Drosselkomponenten, keine rotierenden/fühlenden Elemente, hohe Temperatur- und hohe Druckbeständigkeit, zuverlässiger Langzeitbetrieb, lange Lebensdauer, geringer Grundwartungsaufwand.
3. Breites Spektrum an Medienanpassungen: Es kann Gase, Dämpfe und Flüssigkeiten messen, einphasige Flüssigkeiten unterstützen und einige Modelle können sich an verschmutzte Medien anpassen, die geringe Mengen an Verunreinigungen enthalten. Die Abdeckung der Rohrdurchmesser ist umfassend.
4. Niedrige Gesamtkosten, flexible Anpassung: einfache Struktur, wirtschaftliche Kosten, kann mit Differenzdrucktransmittern jeder Marke kombiniert werden; Je nach Arbeitsbedingungen können mehrere Typen wie Blende, Düse, Venturi, V-Kegel usw. ausgewählt werden.
Anwendungsbranche:
1. Energiewirtschaft: Kraftwerkskesseldampf, Primär-/Sekundärluft, Umlaufwasser, Erdgasenergiemessung und Energieverbrauchsabrechnung.
2. Petrochemische Industrie: Prozessrohstoffflüssigkeit, Hochdruck-Prozessgas, Dampf, Überwachung des Raffinierungspipelineflusses, Materialverhältnis, Messung der Handelsübergabe.
3. Metallurgische Industrie: Durchflusserkennung von Hochofengas, Konverterrauchgas, Kühlwasser, Druckluft, Ofenzustandskontrolle und Energiestatistiken.
4. Heizung/kommunale Energie: Messung von Dampf-, Warmwasser- und Erdgasleitungen im Wärmenetz, Abrechnung für Heizung und Ausgleich des Leitungsflusses.
