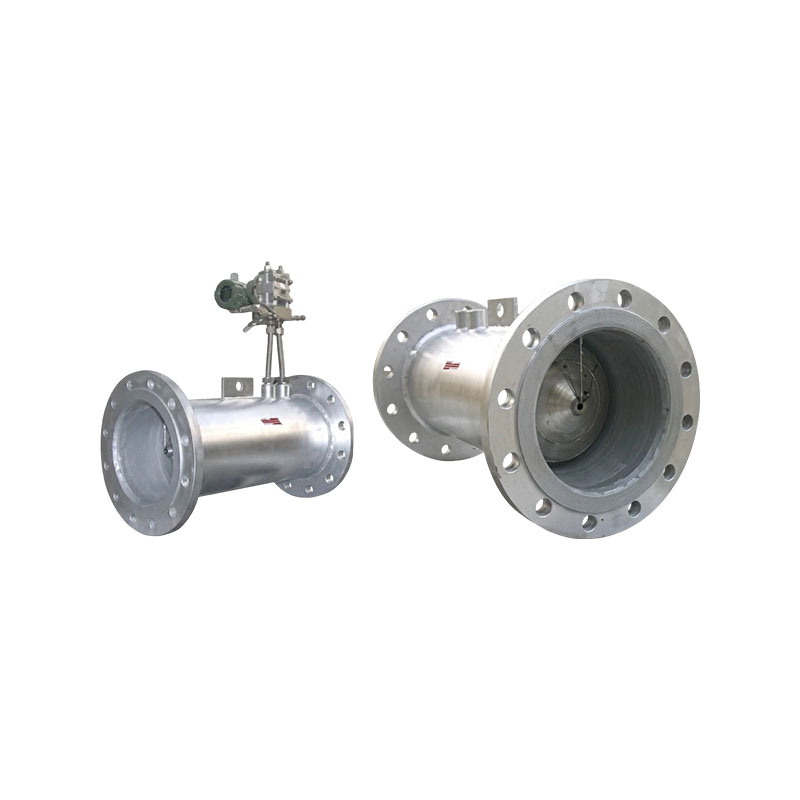

Durchflussmesser mit V-Kerbe der XG-V-Serie

Die V-Notch-Durchflussmesser der XG-V-Serie sind Differenzdruckinstrumente, die den Flüssigkeitsfluss in einem Rohr auf der Grundlage der Gesetze der Massen- und Energieerhaltung messen. Es nutzt auf innovative Weise einen V-förmigen Kegel, der in der Mitte der Rohrleitung aufgehängt ist, als Drosselelement, was die einzigartigen Vorteile der Selbstkorrektur und Selbstreinigung bietet. Es handelt sich um einen neuartigen Instrumententyp mit einem breiten Anwendungsspektrum.

Produktmerkmale:
1. Die Selbstreinigungsfunktion des XG-V-Kegel-Durchflussmessers verlangsamt die Strömungsgeschwindigkeit in der Mitte der Rohrleitung und beschleunigt die Strömungsgeschwindigkeit in der Nähe der Rohrwand, wenn die Flüssigkeit durch den V-förmigen Kegel fließt, wodurch es schwierig wird, dass sich Schmutz auf dem Drosselelement ablagert, was für eine genaue und stabile Messung von Vorteil ist.
2. Der Kegeldurchflussmesser XG-V verfügt über eine Selbstkorrekturfunktion. Der V-förmige Kegel, der die Strömungsgeschwindigkeit in der Mitte der Rohrleitung verlangsamen und die Strömungsgeschwindigkeit in der Nähe der Rohrwand beschleunigen kann, verbessert effektiv die Verteilung der Strömungsgeschwindigkeit der Flüssigkeit, erreicht eine Selbstkorrektur und verkürzt die Länge der vorderen und hinteren geraden Rohre erheblich. Solange es den vorderen 0-3DN und den hinteren 0-1DN erreicht, kann es verwendet werden.
3. Gute Verschleißfestigkeit, gute Langzeitstabilität und hohe Messwiederholgenauigkeit.
4. Die spezielle Struktur weist einen geringen Druckverlust auf, wobei der Druckverlust zwischen 1/3 und 1/5 der Blende liegt. Das Reichweitenverhältnis beträgt 10:1 (speziell bis 30:1).
5. Die spezielle Struktur eignet sich zur Messung von niedrigem statischen Druck und geringer Durchflussrate.
6. Aufgrund der einzigartigen Struktur des konischen Durchflussmessers wird er in vielen Fällen häufig als Mischer verwendet.
7. Geeignet für Arbeitstemperaturen bis 850 °C und Drücke bis 42 MPa. Bei Verwendung spezieller Materialien ist die Spannweite sogar noch höher.
8. Für den Komfort der Benutzer verfügt der XG-V-Kegeldurchflussmesser unseres Unternehmens über integrierte und geteilte Strukturen.
9. Das patentierte steckbare XG-V-Kegel-Durchflussmessersystem unseres Unternehmens löst das Problem der hohen Kosten für die Verwendung von V-Kegel-Sensoren für große Durchmesser, behält die Vorteile der V-Kegel-Messung bei, erweitert den Anwendungsbereich von V-Kegel-Durchflussmessern erheblich und löst das Problem des kleinen Differenzdrucks in Rohrleitungen mit großem Durchmesser, was die Messung unpraktisch macht. Hat eine gute Wirtschaftlichkeit, Pünktlichkeit und Stabilität.
10. Der intelligente integrierte V-Kegel-Durchflussmesser verfügt über ein fortschrittliches Schaltungsdesign, leistungsstarke Funktionen, einen geringen Stromverbrauch, ein großes LCD-Display für Durchflussinformationen und einen erweiterten internen Speicher, um die Datensicherheit zu gewährleisten.
11. Das integrierte V-Kegel-Durchflussmessersystem kann mit Batterien und externer 24 VDC betrieben werden, gibt 4–20 mA und Impulssignale aus und verfügt über das HART-Protokoll.

Hauptverkaufsargumente:
1. Anforderung an kurze gerade Rohrabschnitte: Ausgestattet mit einem Strömungsfeld-Gleichrichtungseffekt sind nur 0-3D stromaufwärts und 0-1D stromabwärts gerade Rohrabschnitte erforderlich. Es kann auch für Renovierungen vor Ort und bei engen Rohrleitungsräumen installiert und verwendet werden, wodurch die Baukosten gesenkt werden.
2. Geeignet für verschmutzte und komplexe Medien: Die ringförmige Drosselstruktur hat einen selbstblasenden und selbstreinigenden Effekt, der die Ansammlung und Blockierung von Staub erschwert. Es kann gasförmige, flüssige und dampfförmige Medien messen, die Verunreinigungen enthalten, zu Ablagerungen neigen und eine hohe Viskosität aufweisen.
3. Stabile und zuverlässige Messung: Keine beweglichen Teile, gute Wiederholbarkeit, Verschleißfestigkeit, geringe Langzeitgenauigkeitsdämpfung, stabile Messung unter Bedingungen hoher und niedriger Durchflussrate, großes Bereichsverhältnis.
4. Geringer Druckverlust: Im Vergleich zu Blendendrosselvorrichtungen weist es einen geringeren Druckverlust auf, spart den Energieverbrauch des Systems und eignet sich für große Rohrdurchmesser und kontinuierliche, unterbrechungsfreie Produktionsbedingungen.

Anwendungsbranche:
1. Erdöl- und Erdgasindustrie: Prozessmessung und Handelsabwicklung von Rohöl, raffiniertem Öl, Erdgas sowie Öl- und Gasmedien, die Verunreinigungen enthalten.
2. Chemische und petrochemische Industrie: Durchflussüberwachung von Prozessgasen, Dampf, korrosiven Medien, Schlämmen und leicht kristallisierbaren Flüssigkeiten.
3. Strom- und Wärmekraftindustrie: Durchflussmessung von Kesseldampf, Speisewasser, Kondensat, Gas, Rauchgas usw. in Wärmekraftwerken und Zentralheizungsprojekten.
4. Metallurgische Industrie: Durchflusserkennung von Industriemedien wie Hochofengas, Kokereigas, zirkulierendem Wasser, Druckluft und Schlamm.
