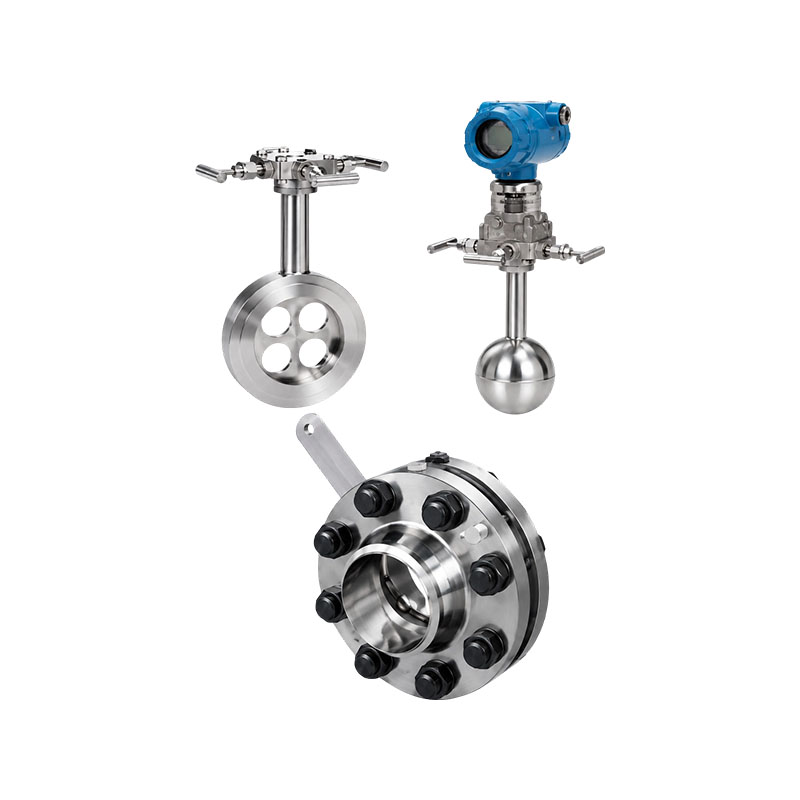

Ausgeglichener Durchflussmesser vom Typ XG-PHL

Der ausgeglichene Durchflussmesser vom Typ XG-PHL hat die herkömmliche Drosselvorrichtung erheblich verbessert und verfügt über wesentliche Eigenschaften einer ausgeglichenen Gleichrichtung. Herkömmliche Drosselgeräte verfügen nur über eine Durchflussöffnung, was dazu führt, dass die Flüssigkeit nach der Drosselung ihren idealen Durchfluss verliert und die Vorteile von Differenzdruck-Durchflussmessern nicht voll ausgenutzt werden. Ausgeglichene Durchflussmesser werden für fast alle Flüssigkeitsmessungen eingesetzt und stellen eine Revolution in der Flüssigkeitsmesstechnik dar. Gegenwärtig werden ausgeglichene Durchflussmesser in großem Umfang in Branchen wie der Erdöl-, Chemie-, Metallurgie-, Energie-, Erdgas- und Wasseraufbereitung eingesetzt.

Funktionsprinzip:
Ein ausgeglichener Durchflussmesser ist ein revolutionärer Differenzdruck-Durchflussmesser, der nach dem gleichen Prinzip wie andere Differenzdruck-Durchflussmesser arbeitet und auf dem Prinzip der Energieumwandlung in abgedichteten Rohrleitungen basiert. Unter idealen Flüssigkeitsbedingungen ist die Durchflussrate in einer Rohrleitung proportional zur Quadratwurzel des Differenzdrucks. Die Durchflussmenge in der Rohrleitung lässt sich anhand der Bernoulli-Gleichung durch Messung des Differenzdruckwertes berechnen. Der ausgeglichene Durchflusssensor ist ein Drosselgleichrichter mit poröser Scheibe, der im Querschnitt der Rohrleitung installiert ist. Die Größe und Verteilung jedes Lochs wird auf der Grundlage spezieller Formeln und Testdaten, der so genannten Öffnungszahl, individuell angepasst. Wenn die Flüssigkeit durch die Funktionslöcher der Scheibe fließt, wird sie ausgeglichen und korrigiert; Der Wirbel wird minimiert und es entsteht eine annähernd ideale Flüssigkeit. Durch das Druckmessgerät kann ein stabiles Differenzdrucksignal erhalten und der Volumenstrom sowie der Massenstrom nach der Bernoulli-Gleichung berechnet werden.

Produktmerkmale:
1. Hohe Linearität und gute Wiederholgenauigkeit. Der ausgeglichene Durchflusssensor verfügt über eine symmetrische poröse Struktur, die das Strömungsfeld ausgleichen und Wirbelströme, Vibrationen und Signalrauschen reduzieren kann. Die Stabilität des Strömungsfeldes wird erheblich verbessert und die Linearität ist 5–10 Mal höher als die der Blende. Die Wiederholgenauigkeit wird um 54 %, also 0,15 %, erhöht. Aufgrund seiner umfassenden Leistung gehört der ausgeglichene Durchflussmesser zur Kategorie der High-End-Durchflussmesser.
5: Wenn das Bereichsverhältnis 1 beträgt, kann die Linearität ± 0,3 % erreichen;
7: Wenn das Bereichsverhältnis 1 beträgt, kann die Linearität ±0,5 % erreichen.
10: Wenn das Bereichsverhältnis 1 beträgt, kann die Linearität ± 1,0 % erreichen.
2. Geringe Anforderungen an gerade Rohrabschnitte. Aufgrund des stabilen Strömungsfelds und der doppelten Geschwindigkeit der Druckwiederherstellung im Vergleich zu Messblenden reduzieren ausgeglichene Durchflusssensoren die Anforderungen an gerade Rohrabschnitte erheblich. Die vorderen und hinteren geraden Rohrabschnitte bestehen im Allgemeinen aus 3D und 1D mit einer Mindestlänge von weniger als 0,5 D, wodurch eine große Anzahl gerader Rohrabschnitte, insbesondere solche aus speziellen und teuren Materialien, entfallen.
3. Reduzieren Sie den dauerhaften Druckverlust. Das poröse, symmetrische, ausgewogene Design reduziert turbulente Scherkräfte und Wirbelbildung, verringert den kinetischen Energieverlust und reduziert den permanenten Druckverlust um das 2,5-fache im Vergleich zu Messblenden unter gleichen Messbedingungen, wodurch erhebliche Betriebsenergiekosten eingespart werden. Es handelt sich um ein energiesparendes Instrument, das es wert ist, umfassend gefördert zu werden.
4. Resistent gegen Schmutz und nicht leicht verstopft. Das poröse, symmetrische Gleichgewichtsdesign reduziert die Bildung turbulenter Scherkräfte und Wirbel, wodurch die Bildung toter Zonen erheblich reduziert wird, der reibungslose Durchgang verschmutzter Medien durch mehrere Löcher gewährleistet und das Risiko einer Verstopfung der Flüssigkeitslöcher verringert wird.        5. Kann die Blende direkt ersetzen. Die Verwendungsweise und das gleiche Erscheinungsbild entsprechen der der Blende, sodass sie ohne Änderungen an Rohren oder zugehörigen Instrumenten direkt ausgetauscht werden kann. Für die Energiemessung der EMS-Umwandlung der gesamten Anlage ist es sehr gut geeignet, die Messblende durch einen ausgeglichenen Durchflussmesser zu ersetzen.
6. Großer Durchflussmessbereich. Passen Sie gemäß den experimentellen Ergebnissen die Leistung des Durchflussmessers so an, dass seine Durchflussrate von Minimum bis Überschall reichen kann, mit einer minimalen Reynolds-Zahl unter 200 und einer maximalen Reynolds-Zahl über 107; Der Beta-Wert kann zwischen 0,5 und 0,90 gewählt werden.
7. Die Langzeitstabilität ist gut. Durch die deutliche Reduzierung der turbulenten Scherkraft wird die direkte Reibung zwischen Medium und Drosselelement stark reduziert und sein β-Wert bleibt über lange Zeit unverändert. Das gesamte Instrument verfügt über keine beweglichen Teile, sodass es über einen langen Zeitraum stabil bleibt.
8. Kann Hochtemperatur- und Hochdruckmedien messen. Wie bei Blenden und anderen Drosselvorrichtungen hängen Arbeitstemperatur und -druck vom Material und der Qualität der Rohrleitung und des Flansches ab. Die Arbeitstemperatur kann 850 ° C erreichen und der Arbeitsdruck kann 42 MPa erreichen.
9. Kann Verunreinigungen unter komplexen Arbeitsbedingungen messen. Aufgrund seines einzigartigen strukturellen Designs verfügt es über eine besondere Leistung und kann zweiphasige Gas-Flüssigkeits-Medien, verschiedene Mischgase (wie Gas, Biogas, Kohlegas usw.), verschiedene Niedertemperaturgase (wie LNG, flüssiger Stickstoff, flüssiger Sauerstoff, flüssiger Wasserstoff, flüssiges Chlor, verflüssigtes Ethylen, Flüssiggas usw.), zweiphasige Gas-Flüssigkeits-Medien (wie Feuchtigkeit), Schlamm, mehrphasigen Wasserfluss, vibrierenden Wasserfluss, elektromagnetische Interferenzmedien, verarbeiten. und bidirektionaler Durchfluss (da der Ausgleichsdurchflussmesser auf beiden Seiten völlig symmetrisch ist).

Anwendungsbranche:
1. Petrochemische Industrie: Messung von Flüssigkeits-, Gas- und Dampfdurchflussraten
2. Wärmeleistung: Messung von Kesseldampf, Umlaufwasser und Gas
3. Metallurgie: Hochofengas, Kühlwasser, Prozessgas
4. Wasseraufbereitung: Industrieabwasser, reines Wasser, Druckluft
