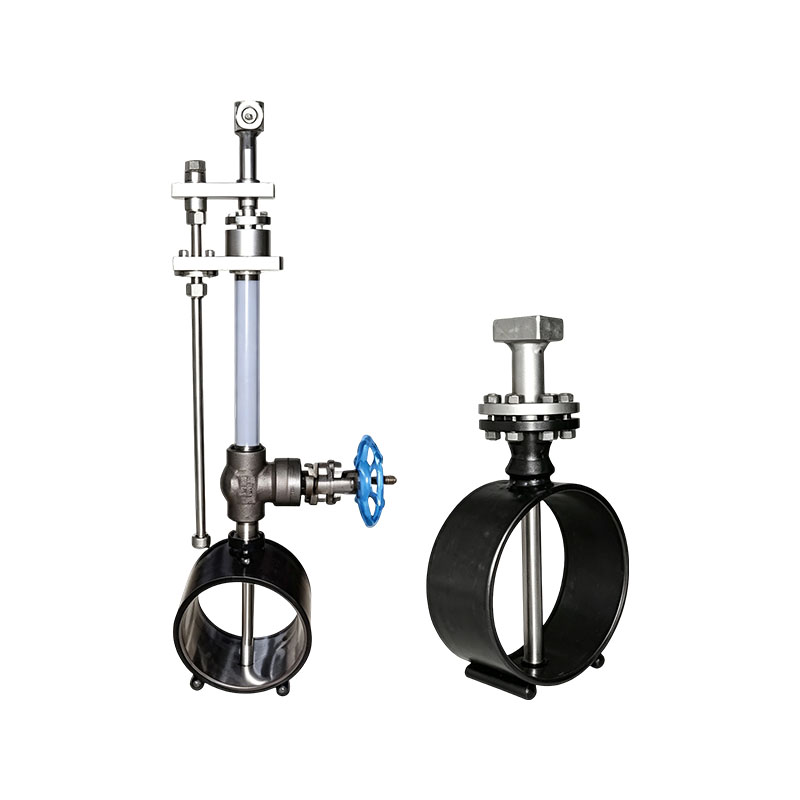

XG-DRB Dilbar-Durchflussmesser

Der einheitliche Durchflussmesser XG-DRB Dearbar ist ein neuartiger Plug-in-Durchflussmesser, der das Differenzdruckprinzip zur Durchflussmessung nutzt und der Bernoulli-Gleichung folgt: Q=KxCx Wurzel DP. Es gilt derzeit international als der genaueste, wiederholbarste und zuverlässigste Durchflussmesser zur einmaligen Durchflusserkennung. Der einfache Aufbau, die einfache Montage und Demontage, der geringe Druckverlust sowie die geringen Betriebs- und Wartungskosten machen ihn zu einem energiesparenden und wirtschaftlichen Durchflussmesser, der es wert ist, gefördert und verwendet zu werden. Besonders bei Rohrleitungen mit einem Durchmesser von mehr als 200 Millimetern kommen die Vorteile des Mittelwertrohr-Durchflussmessers deutlicher zum Tragen. Weit verbreitet in Branchen wie Energie, Metallurgie und Petrochemie.

Funktionsprinzip:
Der Konstantgeschwindigkeits-Durchflussmesser XG-DRB Dearbar misst den Durchfluss durch den Differenzdruck, der vor und nach seiner einzigartigen Messsonde erzeugt wird. Wenn Flüssigkeit durch die Sonde strömt, entsteht an der Vorderseite ein Hochdruckverteilungsbereich, der geringfügig höher ist als der statische Druck der Rohrleitung. Nach dem Prinzip der Bernoulli-Gleichung erhöht sich die Geschwindigkeit des Fluids beim Durchströmen der Sonde, und an der Rückseite der Sonde entsteht ein Niederdruckverteilungsbereich, in dem der Druck etwas niedriger ist als der statische Druck der Rohrleitung. Nachdem die Differenzdruckflüssigkeit durch die Sonde strömt, treten auf beiden Seiten der Sonde Wirbel auf und an der Rückseite der Sonde entsteht ein Teilvakuum. Der durchschnittliche Hochdruck im Hochdruckbereich wird über die Hochdruckleitung der Sonde in die Überdruckkammer des Differenzdruckmessgeräts übertragen; Der durchschnittliche Unterdruck im Niederdruckbereich wird über die Niederdruckleitung der Sonde an die Unterdruckkammer des Differenzdruckmessgeräts übertragen. Das Differenzdruckmessgerät misst die Differenz zwischen dem durchschnittlichen Hochdruck und dem durchschnittlichen Niederdruck und spiegelt nach einer Quadratwurzelberechnung die Größe der durchschnittlichen Strömungsgeschwindigkeit der Flüssigkeit wider. Die durchschnittliche Strömungsgeschwindigkeit ist proportional zur Durchflussrate und kann dann zur Berechnung des Volumendurchflusses oder Massendurchflusses der Flüssigkeit in der Rohrleitung verwendet werden.

Produktmerkmale:
1. Mehrere Anwendungsmedien und großer Messbereich. Geeignet für verschiedene Flüssigkeiten (Gas, Flüssigkeit, Dampf) mit Durchmessern von 38 mm bis 15.000 mm, einem maximalen Druck von 40 MPa und einer maximalen Temperatur von 550 °C oder höher. Bei Bedarf kann es auch ± 0,1 % garantieren, besonders geeignet für die industrielle Prozesskontrolle;
2. Einfache Struktur und geringes Gewicht;
3. Einfach zu installieren und zu demontieren, kostengünstig und kann online installiert und gewartet werden;
4. Geringe Anforderungen an gerade Rohrabschnitte. Der Bedarf an die Länge des geraden Rohrabschnitts ist im Vergleich zur Blende relativ gering, im Allgemeinen etwa das 10- bis 25-fache des Durchmessers;
5. Geringer Druckverlust und erhebliche Energieeinsparung. Der nicht wiederherstellbare Druckverlust beträgt 2 % bis 15 % des Signaldruckverlusts, was nur einem Zehntel des nicht wiederherstellbaren Druckverlusts üblicherweise verwendeter Blendendurchflussmesser entspricht. Die jährlichen Betriebskosten betragen 1/40 bis 1/50 der Blende;
6. Konstanter Flüssigkeitskoeffizient (K), stabiles Messsignal und kleine Schwankungen;
7. Hohe Genauigkeit und gute Langzeitstabilität;
8. Die Sondendruckmessung selbst ist antiblockierend und die Sonde ist mit einer einteiligen hochfesten Struktur mit zwei Hohlräumen ausgestattet.
9. Freundliche Mensch-Maschine-Schnittstelle, um 360 Grad drehbarer LCD-Messkopf; Es kann die momentane Durchflussrate, die kumulative Durchflussrate, den Prozentsatz des Balkendiagramms usw. anzeigen.

Hauptanwendungsgebiete:
1. Messung von Primär- und Sekundärluft in Kraftwerken
2. Messung von Hochofengas;
3. Messung von Ethan, Ethylen, Erdgas usw.;
4. Messung von Gas, Stickstoff, Sauerstoff usw.;
5. Druckluftmessung:
6. Messung von Sattdampf, Hoch- und Niederdruckdampf:
7. Messung von Leitungswasser, Umlaufwasser usw.
