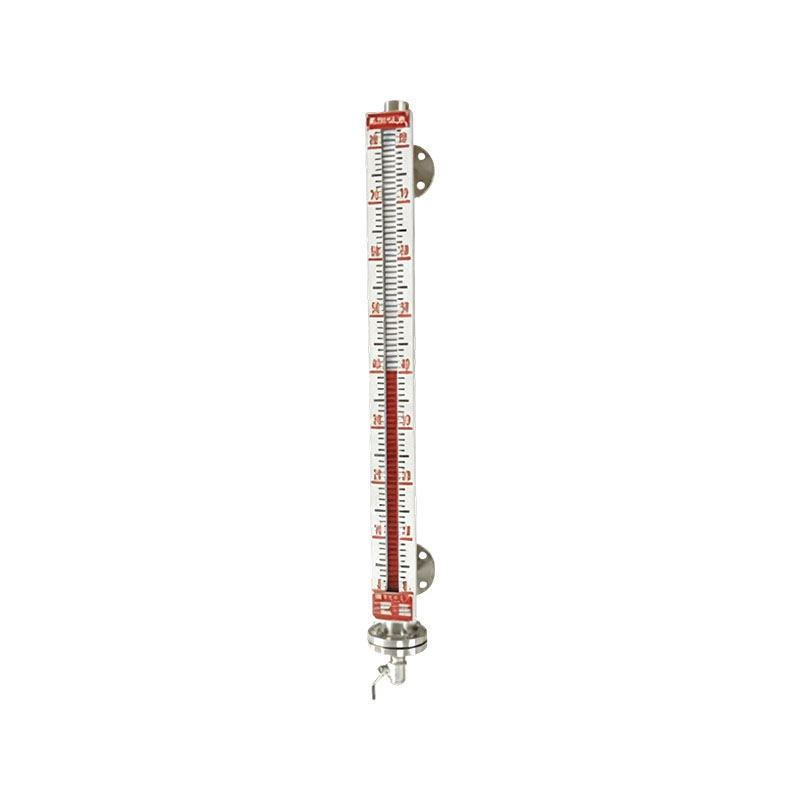

Magnetisches Füllstandsmessgerät der Serie XG/JYZX

Magnetisches Füllstandsmessgerät der Serie XG/JYZX, auch bekannt als magnetische Flip-Säule oder magnetische Flip-Platte. Ein magnetischer Schwimmer-Füllstandsmesser kann den Flüssigkeitsstand unter hohen Temperaturen, hohem Druck, hoher Viskosität und starken Korrosionsbedingungen sicher und zuverlässig messen. Die Ablesung ist intuitiv, das Display ist ein Blickfang und der Messbereich ist groß. Ausgestattet mit Mikroschaltern und Fernsendern für den Flüssigkeitsstand können Alarme für Ober- und Untergrenzen und die Kontrolle des Flüssigkeitsstands (Grenze) sowie die Fernerkennung und -steuerung erfolgen. Die Produkte der Serie magnetischer Füllstandsmessgeräte werden häufig für die Messung und Steuerung von Flüssigkeitsständen in verschiedenen Branchen wie Energie, Erdöl, Chemie, Metallurgie, Umweltschutz, Medizin, Lebensmittel usw. verwendet. Das Füllstandsmessgerät mit magnetischer Schwimmer-Flip-Säule der Serie XG/JYZX ist über einen Seitenflansch mit dem Behälter verbunden, sodass die Änderungen der Flüssigkeit im Füllstandsmessgerät tatsächlich mit den Änderungen des Flüssigkeitsniveaus im Behälter übereinstimmen. Der zylindrische Schwimmer in der Füllstandsanzeigekammer und die magnetische Flip-Platte und der Schalter außerhalb der Füllstandsanzeige sind eigentlich eine Reihe magnetischer Systeme. Der zylindrische Schwimmer beeinflusst über ein Magnetfeld die Flip-Säule im Inneren der Flip-Platte und die magnetischen Komponenten im Inneren des Schalters und zeigt so die Flüssigkeitsstandsänderungen linear an.
Die Wendesäule der magnetischen Wendeplatte ist mit kleinem säulenförmigem Magnetstahl ausgestattet, und alle Wendesäulen sind gleichmäßig in Aluminiumschlitzen mit einem radialen Abstand von 10 mm platziert. Die Hälfte der Flip-Spalten ist weiß und die andere Hälfte ist rot. Wenn der Flüssigkeitsstand im Füllstandsmessgerät steigt und fällt, bewegt sich der Schwimmer entsprechend, und das Strahlmagnetfeld des auf seiner Oberseite installierten Permanentmagneten treibt die magnetische Flip-Säule der nach außen rotierenden Platte in eine Drehung um 180 °. Wenn der Flüssigkeitsspiegel steigt, verfärbt er sich von weiß nach rot. Wenn umgekehrt der Flüssigkeitsspiegel sinkt, ändert sich die Farbe der Kippsäule von rot nach weiß. Auf diese Weise kann die Kippsäule die Änderungen des Flüssigkeitsspiegels im Behälter widerspiegeln, ohne dass eine Stromversorgung erforderlich ist. Es bietet ein sicheres und zuverlässiges Mittel und Verfahren zur Flüssigkeitsstanderkennung von brennbaren, explosiven und toxischen Medien, indem flüssige Medien vollständig von Messindikatoren isoliert werden.
Der UQZ-Flüssigkeitsstandsensor dient zur Messung des Flüssigkeitsstands und zur Signalübertragung zusammen mit magnetischen Schwimmer-Füllstandsmessgeräten der JYZK-Serie. Das dem Flüssigkeitsstand entsprechende Widerstandssignal wird vom Sender in ein Normstromsignal umgewandelt.
Der Magnetschalter der UK-Serie ist in gewöhnliche Magnetschalter und bidirektionale Haltemagnetschalter unterteilt und wird in Verbindung mit dem magnetischen Schwimmer-Füllstandsmesser der Wasserserie XG/JJZK verwendet.

Produktmerkmale:
1. Die Struktur ist einfach, robust und zuverlässig und erfordert keine besondere Wartung.
2. Das flüssige Medium und der Messindikator sind vollständig isoliert.
3. Es kann den Flüssigkeitsstand korrosiver, brennbarer, giftiger, bewegter und kontaminierter Flüssigkeiten messen und anzeigen und ist für Umgebungen mit hohen Temperaturen und hohem Druck geeignet.
4. Magnetisches Flip-Säulen-Display; Es ist keine externe Stromversorgung erforderlich. Die Messergebnisse können über die Schaltung fernübertragen werden, wodurch eine Fernsteuerung und -erkennung erreicht wird.
5. Zusätzlich zum Grundtyp gibt es verschiedene Formen von Flüssigkeitsstandmessgeräten, z. B. Hochtemperatur- und Niederdrucktyp, Hochtemperatur- und Hochdrucktyp, Manteltyp, Aufsatztyp, Korrosionsschutztyp, Flüssiggastyp, frostsicherer Typ usw.  Anwendungsbranche:
1. Petrochemische Industrie: verschiedene Lagertanks, Reaktoren, Puffertanks und Türme zur Überwachung von Flüssigkeitsständen und Grenzpositionen.
2. Wasseraufbereitung und Umweltschutz: Messung des Flüssigkeitsstands in Dosiertanks, Abwasserlagertanks, Umlaufwassertanks und Lagertanks für gereinigtes Wasser.
3. Wärme- und Stromenergie: Überwachung des Flüssigkeitsstands in Warmwassertanks, Tanks für sauerstoffarmes Wasser, Wärmetauschern und Zusatzgerätebehältern.
4. Leichtindustrie, Lebensmittel und Pharmazeutik: Flüssigkeitsstanderkennung für Zutatentanks, Gärtanks, Kochtanks und Rohstofflagertanks.
