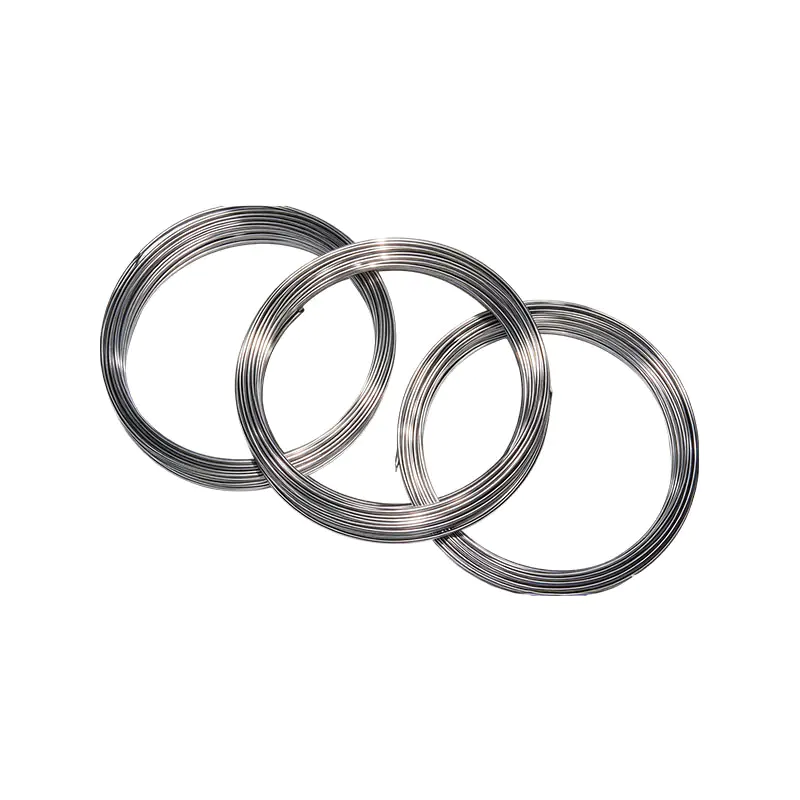

Gepanzertes Thermoelementkabel

Gepanzertes Thermoelementkabel, allgemein bekannt als Panzerdraht oder international als Thermoelementkabel mit anorganischer Isolierung, ist ein solides Ganzes aus einem Schutzrohr aus rostfreiem Stahl, Magnesiumoxid-Isolierpulver und Thermoelementdrahtmaterial, das in einer Form kombiniert und verdichtet wird. Es bietet die Vorteile von Druckfestigkeit, Erdbebensicherheit, Flexibilität, Miniaturisierung und schneller thermischer Reaktionszeit. Es ist das Kernmaterial für die Herstellung von gepanzerten Thermoelementen.

Produktvorteile:
1. Empfindliche thermische Reaktion und großer Temperaturmessbereich
Geringe thermische Trägheit, schnelle Temperaturerfassungsgeschwindigkeit, kann hohe und niedrige Temperaturbereiche abdecken, stabile thermoelektrische Potentialausgabe und kann Temperaturänderungen in den Arbeitsbedingungen schnell erfassen.
2. Hohe mechanische Festigkeit, biegsam und einfach zu installieren
Das metallgepanzerte Gehäuse ist vibrations- und stoßfest und lässt sich mäßig biegen, sodass es für kleine Geräteräume und komplexe Verkabelungsinstallationen vor Ort geeignet ist.
3. Gute Schutzversiegelung und starke Anpassungsfähigkeit an die Umwelt
Die mineralische Isolierstruktur ist dicht, feuchtigkeitsbeständig, staubdicht und antioxidativ, weist eine zuverlässige Isolierleistung auf und kann in rauen Industrieumgebungen wie Staub und hohen Temperaturen lange Zeit betrieben werden.

Hauptverkaufsargumente:
1. Großer Temperaturmessbereich und schnelle Reaktionsgeschwindigkeit
Geringe thermische Trägheit, empfindliche Temperaturmessung, Fähigkeit zur Messung sowohl hoher als auch niedriger Temperaturen, stabile Ausgabe des thermoelektrischen Potenzials und Echtzeit-Feedback von Temperaturänderungen vor Ort.
2. Flexibel und vibrationsfest, mit starker Installationsanpassungsfähigkeit
Der Panzerkörper ist biegsam, stoß- und vibrationsbeständig und kann problemlos in kleinen Geräteräumen und komplexen Rohrleitungsstandorten verlegt werden.
3. Dichter Isolationsschutz, hohe Haltbarkeit
Die mineralische Isolierstruktur verfügt über eine gute Dichtungsleistung, Feuchtigkeits- und Staubbeständigkeit sowie Oxidationsbeständigkeit und hält rauen Industrieumgebungen stand, wodurch die Ausfallwahrscheinlichkeit verringert und die Lebensdauer verlängert wird.

Kontaktieren Sie uns
VORV：Kein vorheriger ArtikelNÄCH：Gepanzertes Thermistorkabel
FAQ Leistungsangaben

F1: Wie hoch ist der Mindestbiegeradius für armierte Thermoelementkabel?
A: Im Allgemeinen sollte der Biegeradius nicht weniger als das 5- bis 7-fache des Außendurchmessers der Panzerung betragen. Die Hot-End-Sonde sollte möglichst nicht gebogen werden, um einen internen Drahtbruch und eine Beeinträchtigung der Temperaturmessung zu vermeiden.

F2: Können gepanzerte Thermoelemente Hochtemperaturmedien direkt messen?
A: Die Obergrenze der Temperaturmessung hängt vom Mantelmaterial und der Thermoelementskala ab, und verschiedene Modelle haben unterschiedliche Temperaturbeständigkeiten; Unter Ultrahochtemperaturbedingungen ist es notwendig, die Spezifikationen und Parameter zu überprüfen. Eine Überschreitung des Bereichs beschleunigt die Alterung und Schäden.

F3: Was sind die Gründe für das sprunghafte Temperaturmesssignal und die ungenauen Werte?
A: Häufige Ursachen sind elektromagnetische Störungen, schlechter Kabelkontakt und durch Feuchtigkeit verursachte Schäden an der Isolierschicht. Es wird empfohlen, für Störumgebungen einen abgeschirmten Typ mit punktueller Erdung der Abschirmschicht zu verwenden und den festen Sitz der Verdrahtungsklemmen zu überprüfen.

F4: Können armierte Thermoelementkabel zur Verwendung verlängert und gespleißt werden?
A: Es wird nicht empfohlen, eine direkte Verbindung herzustellen und nach Belieben zu erweitern. Zur Verlängerung sollten Ausgleichsdrähte mit gleicher Teilungsnummer verwendet werden; Das Mischen gewöhnlicher Drähte erzeugt zusätzliches Wärmepotential, was zu erheblichen Messfehlern führt.

1.1 Der Produktname, das Modellll, die Skalennummer, das Außenrohrmaterial und die Betriebstemperatur sind in Tabelle 1-1 aufgeführt.

Produktname Model Thermoelementtyp Außenmantelmaterial Außendurchmesser (mm) Max. Betriebstemperatur. (°C)
Gepanzertes Chromel-Nisil-Thermoelementkabel
Gepanzertes Chromel-Nisil-Mg-Thermoelementkabel 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1,0 500
1,5; 2,0 800
3,0; 4,0; 4,5; 5,0 900
6,0; 8,0 1100
Gepanzertes Chromel-Nisil-Thermoelementkabel
Gepanzertes Chromel-Nisil-Mg-Thermoelementkabel 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2,0 600
3,0; 4,0; 4,5; 5,0 800
6,0; 8,0 800
Gepanzertes Chromel-Konstantan-Thermoelementkabel KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2,0 500
3,0; 4,0; 4,5; 5,0 600
6,0; 8,0 800
Gepanzertes Eisen-Konstantan-Thermoelementkabel KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 300
1,5; 2,0 400
3,0; 4,0; 4,5; 5,0 500
6,0; 8,0 750
Gepanzertes Kupfer-Konstantan-Thermoelementkabel KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 200
1,5; 2,0; 3.0
4,0; 4,5; 5,0 		300
300
6,0; 8,0 400
Gepanzertes PtRh10–Pt-Thermoelementkabel KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2,0; 3,0 900
Gepanzertes PtRh13–Pt-Thermoelementkabel KR R 4,0; 4.5 1000
5,0; 6,0; 8,0 1100
Gepanzertes PtRh30–PtRh6-Thermoelementkabel KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4.5 1100
5,0; 6,0; 8,0 1200


Hinweis: Produkte aus anderen Materialien und mit anderen Außendurchmessern können nach Absprache zwischen Lieferant und Kunde geliefert werden.
1.2 Produktstandards
1.2.1 Mit unedlem Metall gepanzerte Thermoelementkabel entsprechen JB/T8205-1999 und GB/T18404-2001
1.2.2 Edelmetallarmierte Thermoelementkabel entsprechen JB/T 8909-1999
1.2.3 Gepanzerte Pt-Rh 30–Pt-Rh 8 Thermoelementkabel entsprechen QB/T 2405-2004

1.3 Methode zur Bezeichnung von Modellen mit gepanzerten Thermoelementkabeln:

KK 4 G30 φ5,0 I GB/T18404-2001
KK Modell (KKKN, KEKJKTKS, KR, KB)
4 Anzahl der Kabel: Nicht angegeben für zweiadrig; Vierkerner wird mit „4“ bezeichnet
G30 Schutzrohrmaterial: 1Cr18Ni9Ti wird mit „B“ gekennzeichnet
GH3039 wird mit „G39“ bezeichnet
GH3030 wird mit „G30“ bezeichnet
25Cr-20Ni wird mit „2520“ bezeichnet
316L, 304
φ5,0 Kabelaußendurchmesser (Φ0,5–8,0 mm)
I Toleranzklasse (Klasse I, II, III)
GB/T18404 Standardnummer
2001 Standardjahr

1.4 Produktabmessungen und zulässige Abweichungen müssen Tabelle 1-2 entsprechen.

Außendurchmesser und Toleranz (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Wandstärke (mm) Min. Thermoelement-Drahtdurchmesser. (mm) Min. Dicke der Dämmschicht (mm) Min. Wandstärke (mm) Min. Thermoelement-Drahtdurchmesser. (mm) Mindestdrahtdurchmesser des Thermoelements (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Hinweis: Bei mehradrigen oder einadrigen armierten Thermoelementkabeln sind geringfügige Anpassungen der Rohrwandstärke, des Thermoelementdrahtdurchmessers und der Isolationsdicke zulässig.

1.4 Eigenschaften und Toleranzen von Thermoelementen
Bei gepanzerten Thermoelementen, die aus gepanzerten Thermoelementkabeln verschiedener Modelle hergestellt werden, muss das thermoelektrische Potenzial bei einer Vergleichsstelle von 0 °C GB/T 16839.1-1997, „Thermoelemente – Teil 1: Kalibrierungstabellen“, entsprechen und die Toleranzen für verschiedene Qualitäten müssen den Bestimmungen der Tabellen 1–3 entsprechen.

Kategorie Toleranzklasse Model Typ Toleranz (°C) Temperaturbereich (°C)
Gepanzertes Thermoelementkabel aus unedlem Metall I KK K ±1,5 °C oder ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C oder ±0,4 %t −40 ~ 350
II KK K ±2,5 °C oder ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C oder ±0,75 %t −40 ~ 400
III KK K ±2,5 °C oder ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C oder ±1,5 %t −200 ~ 40
Edelmetallgepanzertes Thermoelementkabel II KS S ±1,5 °C oder ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3,0 °C oder ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25 %t 600 ~ 1200
III KB B ±4,0 °C oder ±0,5 %t 600 ~ 1200

Hinweis: t = Absolutwert der gemessenen Temperatur (°C); „pt“ bezeichnet die Standardnote.

1.5 Isolationswiderstand
Der Isolationswiderstand muss zwischen Adernpaaren und zwischen Adernpaaren und dem Außenmantel gemessen werden. Bei Kabeln mit einem Außendurchmesser <1,5 mm muss die angelegte Spannung 75-25 V DC betragen; Bei Kabeln mit einem Außendurchmesser >1,5 mm muss die angelegte Spannung 500 50 V DC betragen. Der Isolationswiderstand pro Meter bei Raumtemperatur und bei erhöhten Temperaturen muss den Bestimmungen der Tabelle 1-4 entsprechen.

Testumgebung Modelle Min. Messlänge (m) Testtemperatur (°C) Min. Isolationswiderstand (MΩ/m)
Raumtemp. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Hohe Temp. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Hohe Temp. KT 0.5 300 ± 15 500

Hinweis: Die Isoliermaterialien von Panzerthermoelementen und Panzerthermoelementkabeln haben eine begrenzte elektrische Leitfähigkeit; Der Isolationswiderstand nimmt mit zunehmender Kabellänge ab. Die Leitfähigkeit pro Längeneinheit wird mit Sm’ (gleich Q’·m’) bezeichnet; Bei Kabeln oder Thermoelementen, die länger als 1 m sind, wird der Isolationswiderstand in ·m oder MQ·m ausgedrückt, wobei der Isolationswiderstand umgekehrt proportional zur Länge ist; für diejenigen, die kürzer als 1 m sind, wird sie in MQ·m ausgedrückt.
